Опис

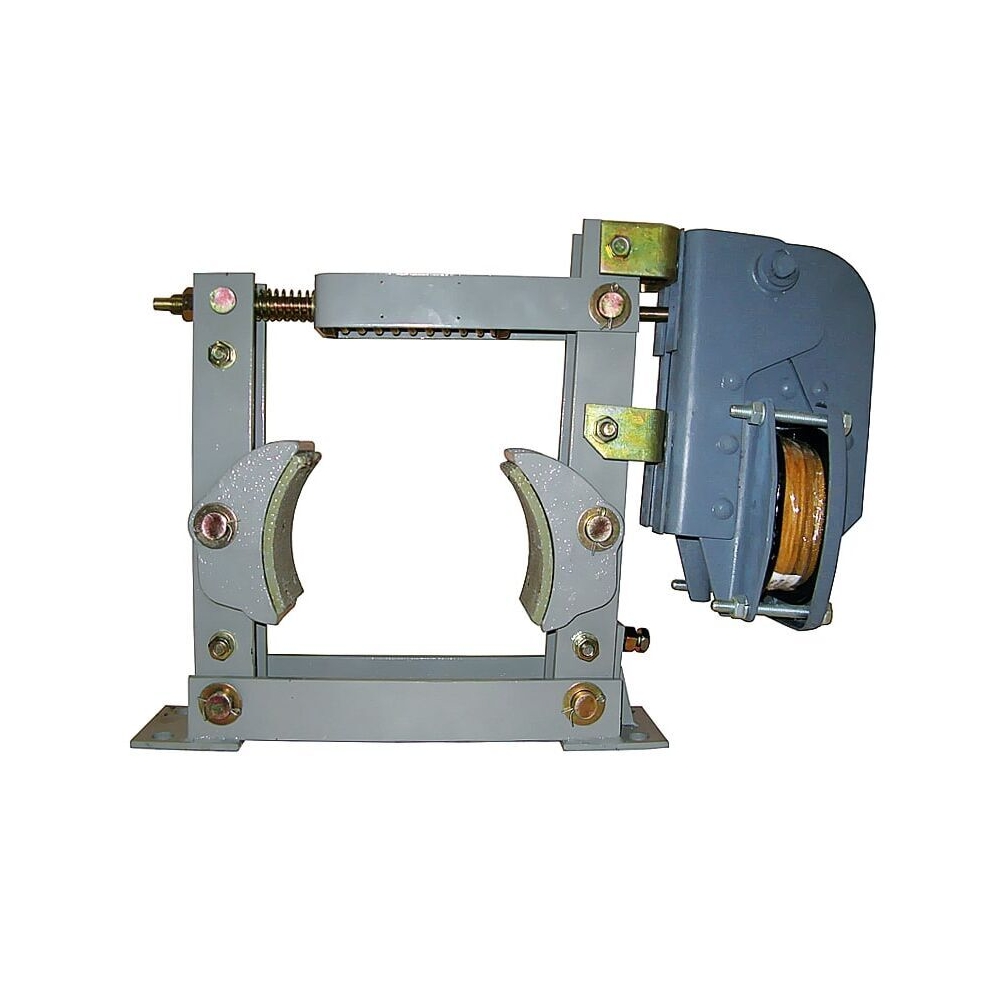

Гальмо колодкове ТКТ-100 з магнітом змінного струму створене щоб здійснювати зупинку та утримання вала механізму транспортно-підіймального, складського, дорожньо-будівельного, металургічного та інших типів обладнання в загальмованому положенні тільки при непрацюючому приводі.
Принцип роботи гальма типу ТКТ-100 наступний: при загальмовуванні під дією стиснутої головної пружини важелі повертаються на пальцях і притискають колодки до поверхні гальмівного шківа. При цьому електромагніт не працює, якір його відкинутий. При включенні струму якір магніту притискається до сердечника і натискає на кінець штоку, який через гайку додатково стискає головну пружину. Важелі, звільнившись від дії пружини, розходяться, розгальмовуючи шків.
Технічні характеристики колодкового гальма ТКТ100
Гальмівний момент – при ПВ-40% 20 Нм, при ПВ-100% 11 Нм
Діаметр гальмівного шківа – 100 мм
Електромагніт – МО-100Б 380В 50Гц
Допустима температура для експлуатації варіюється в межах від -40 до +40 °C
Альтернативні назви:
Колодочный тормоз ТКТ-100. Колодочный тормоз ТКТ100.
