ПММ-4/40 36В пускатель магнитный

Описание

Магнитный пускатель ПММ-4 40А 36В предназначен для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Пускатель ПММ-4/40 36В предназначен для работы в следующих режимах: длительный, прерывистый-продолжительный, повторнр-кратковременный, кратковременный.
Особые условия эксплуатации ПММ4/40 36В:
1. Рабочее положение на вертикальной плоскости ± 5%
2. Отсутствие резких толчков и сильного сотрясения (категория М8)

Технические характеристики магнитного пускателя ПММ4 40А 36В

Тип пускателя — ПММ4/40~36В
Исполнение — открытый, нереверсивный, без реле
Номинальное рабочее напряжение силовых контактов — ~220/380/660 В
Номинальный рабочий ток (AC-3) — 40 А
Номинальная мощность главных контактов по AC-3:
— 220 В — 11 кВт
— 380 В — 18.5 кВт
— 660 В — 22 кВт
Номинальное напряжение катушки управления — 36 В 50 Гц
Диапазон рабочего напряжения катушки управления — 85-110% U кат.
Количество и вид дополнительных контактов — 2NO+2NC
Допустимая частота операций, циклов в час — 1200
Степень защиты — ІР20
Монтаж — DIN-рейка 35х7.5 или винтами на монтажную панель
Вес — 1,1 кг

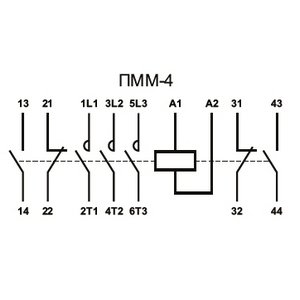

Электрическая схема магнитного пускателя ПММ-4 40А 36В

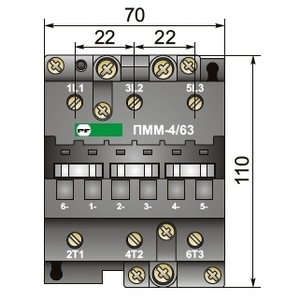

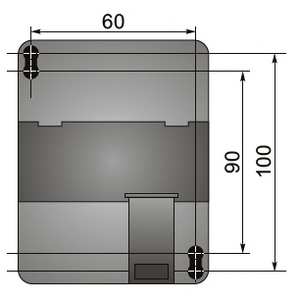

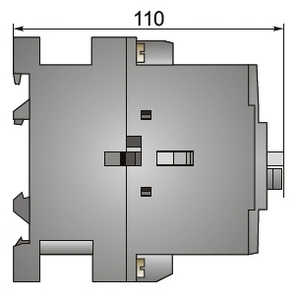

Габаритные и установочные размеры магнитного пускателя ПММ-4 40А 36В
