Тиристор лавинний ТЛ171-320-11

Опис

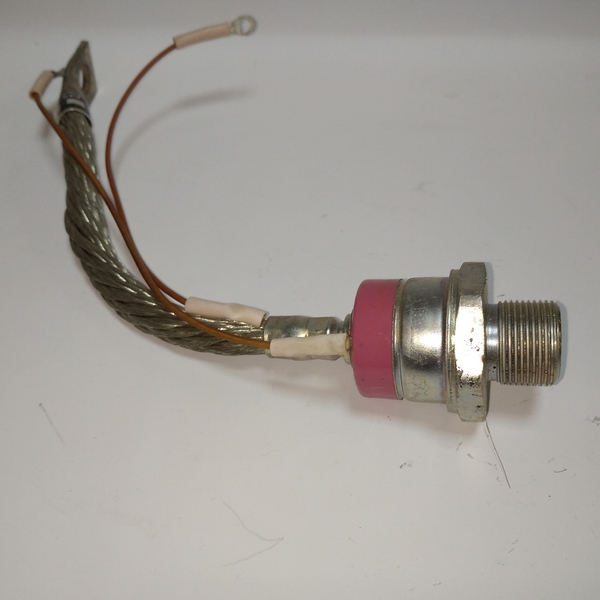

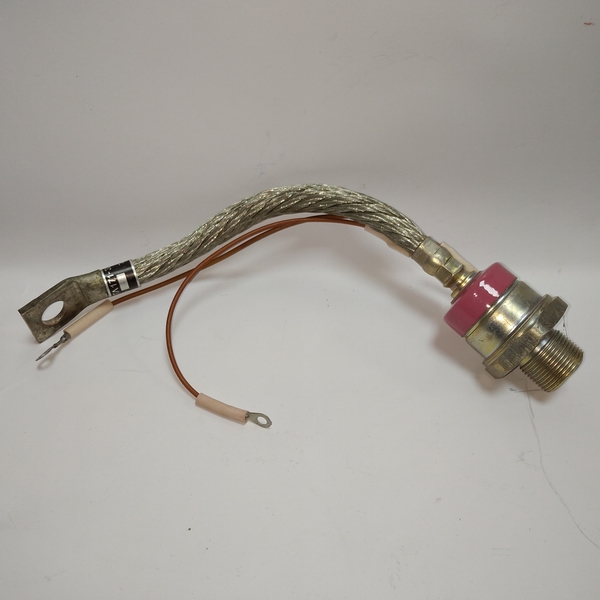

Тиристор лавинний ТЛ171-320-11 штирьового виконання.
Призначений для роботи в статичних перетворювачах електроенергії, а також в інших мережах постійного та змінного струму різних силових установок частотою до 500 Гц.
Випускаються в металокерамічному корпусі з гнучким виводом.
Цоколівка (полярність): тиристор ТЛ171-320-11 – прямої полярності: основа тиристора – анод, гнучкий вивід – катод.
Для відведення тепла тиристори збирають із охолоджувачами. Щоб забезпечити надійний тепловий та електричний контакт з охолоджувачем, при складанні необхідно дотримуватися зусилля затискання – момент затискання для ТЛ171-320 повинен бути 25-35 Нм. Також для кращого відведення тепла при складанні може використовуватися теплопровідна паста КПТ-8.

Технічні характеристики тиристора лавинного силового ТЛ 171-320-11

Максимально допустимий середній струм у відкритому стані – 320 А
Повторювана імпульсна напруга в закритому стані і імпульсна зворотна напруга, що повторюється – 1100 В
Охолодження повітря природне або примусове.

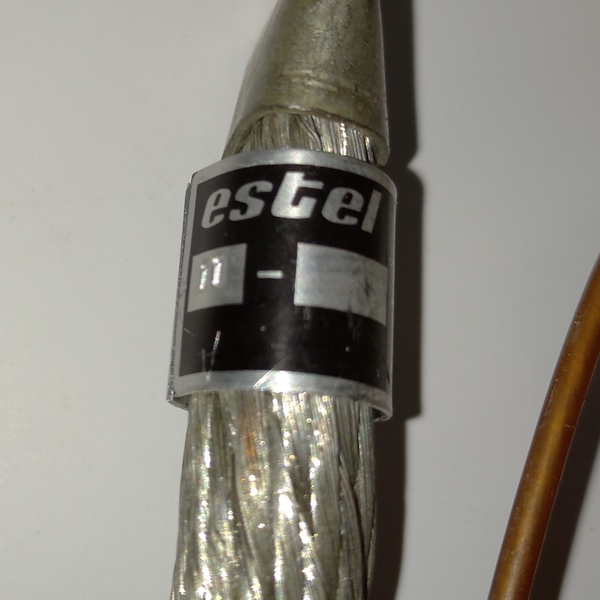

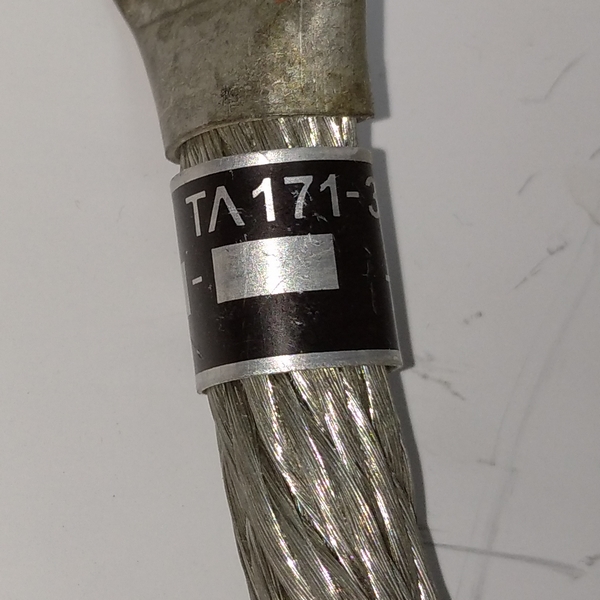

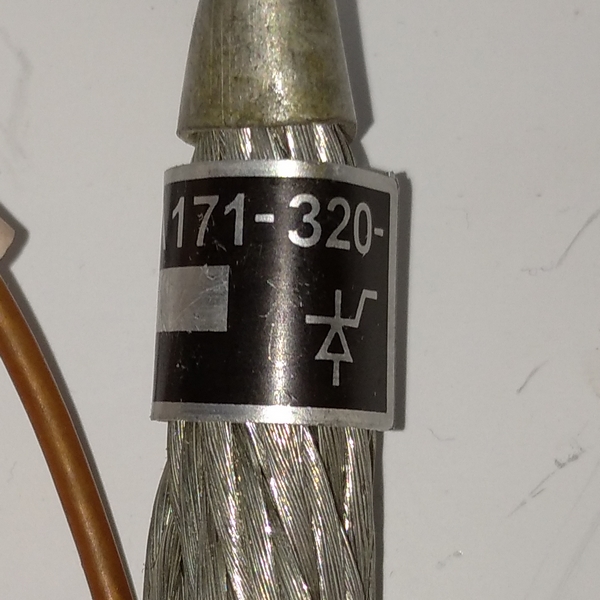

Позначення типономіналу наводиться на корпусі.

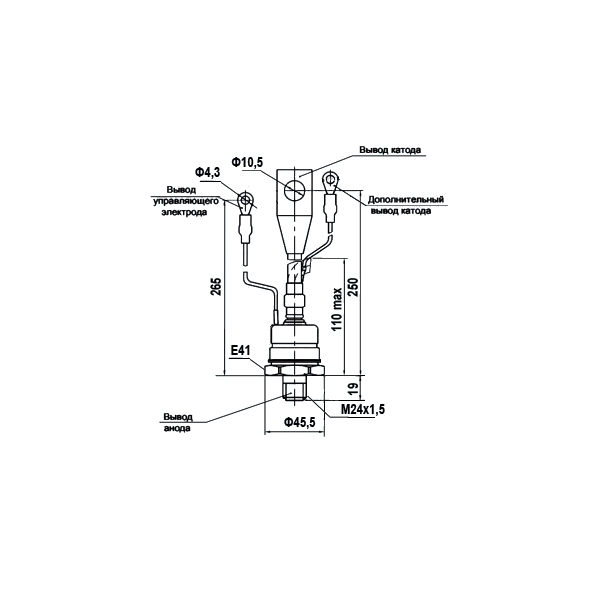

Габаритні розміри:
– загальна довжина – 290 мм
– довжина шпильки – 19 мм
– різьба – М24х1,5
Маса тиристора не більше 460 г.
Рекомендований охолоджувач: O181, O281, OM105.

Структура умовного позначення:
ТЛ-171-320-11
ТЛ – тиристор лавинний;
1 – порядковий номер модифікації конструкції;
7 – позначення діаметра корпусу по ГОСТ 20859.1-89;
1 – позначення конструктивного виконання корпусу по ГОСТ 20859.1-89;
320 – максимально допустимий середній струм у відкритому стані, А;
11 – клас з напругою, що повторюється.
