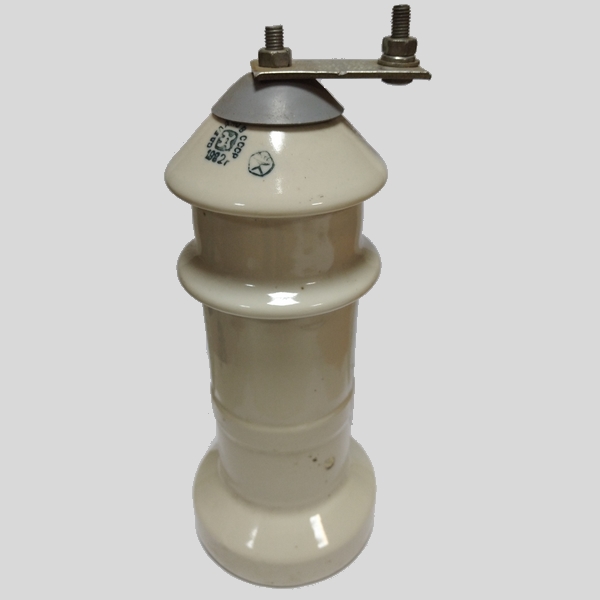

РВО-6 У1 разрядник вентильный опорный

Опис

Разрядник вентильный опорный РВО-6 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц.
Изготавливается для сетей с любой системой заземления нейтрали.

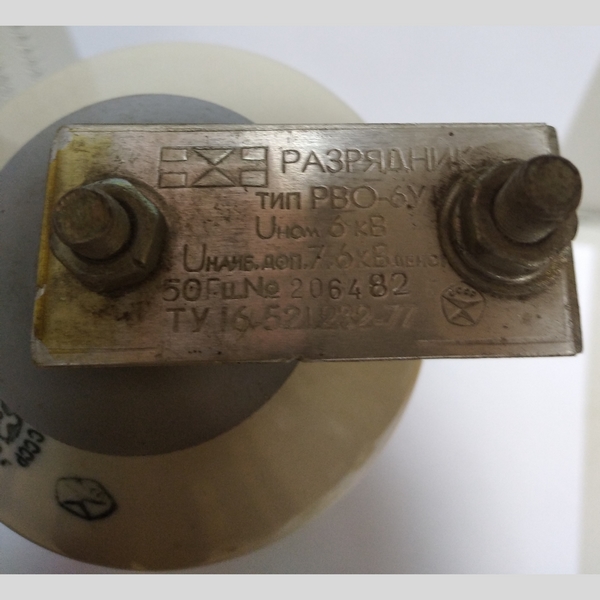

Разрядник РВО 6У1 соответствует ТУ16-521.232-77.

Технические характеристики разрядника РВО-6У1

Класс напряжения сети – 6кВ
Наибольшее допустимое напряжение – 7,5кВ
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем:
– не менее – 16кВ
– не более – 19кВ
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс – 32кВ
Остающееся напряжение при волне импульсного тока 8/20 мкс:
– с амплитудой 3000 А – не более 25кВ
– с амплитудой 5000 А – не более 27кВ
Выпрямленное испытательное напряжение при измерении тока утечки – 6кВ
Ток утечки – 6мкА
Токовая пропускная способность:
– 20 импульсов тока волной 16/40 мкс – 5кА
– 20 импульсов тока прямоугольной волной длительностью 2000 мкс – 75А
Длина пути утечки внешней изоляции – 18см
Допустимое тяжение проводов – 300Н

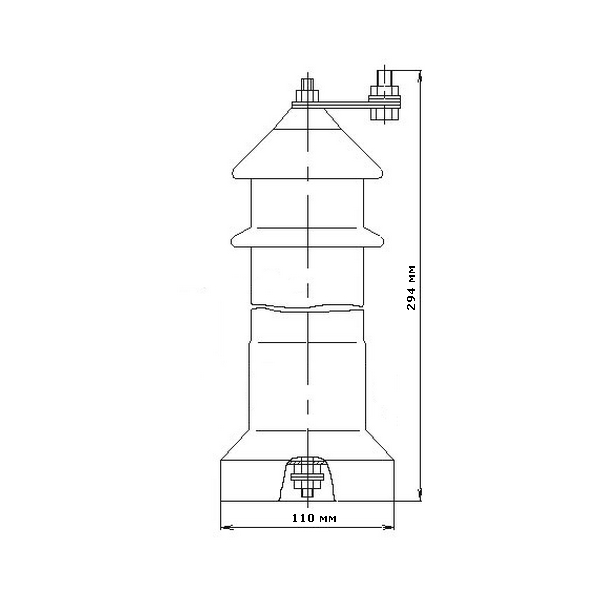

Высота – 294мм
Масса – 3,1кг
