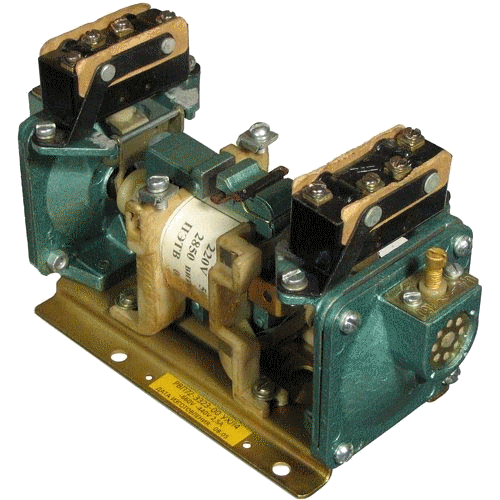

РВП-72-3323 36В 50Гц реле часу пневматичне

Опис

Реле часу пневматичне РВП-72-3323 36В 50Гц призначено для передачі команд з однієї електричної ланцюга в іншу з певними, попередньо встановленими, витримками часу.

Умови експлуатації реле РВП-72М-3323 36В 50Гц

Висота над рівнем моря не більше 2000м. Діапазон робочих температур від +5 до +45°С. Навколишнє середовище невибухонебезпечне, що не містить пилу в концентраціях, що знижують параметри реле в неприпустимих межах. Реле виготовляються для районів з помірним та холодним кліматом – виконання О та УХЛ. Закриті виробничі приміщення зі штучно регульованими кліматичними умовами – категорія розміщення 4. Встановлення реле на вертикальній площині з допустимим відхиленням не більше ніж 5° у будь-який бік. Реле відносяться до класу безшкальних реле часу, тому в експлуатації точне регулювання реле на необхідну уставку ускладнене. Витримка часу контролюється секундоміром, включеним у ланцюг мікровимикача, або за допомогою секундоміра та індикаторної лампи шляхом триразового вмикання реле. При необхідності можна регулювати в процесі експлуатації величину уставки витримки часу обертанням гвинта. При значній зміні температури навколишнього середовища також необхідне підрегулювання витримки часу.

Структура умовного позначення реле РВП-72-3323 36В 50Гц

Технічні характеристики реле РВП72-3323 36В 50Гц ТУ 16-90 ИГЛТ.647452.004

Реле має типовиконання:
РВП-72-3323 – з двома пневматичними приставками, з початком відліку витримки часу після подачі та зняття напруги живлення з електромагнітного приводу та додатковими контактами 2 замикаючих + 2 розмикаючих з витримкою часу.

Діапазон регульованих витримок часу – 0.4…180 c
Номінальний струм виконавчих контактів – 16 А
Потужність, що споживається, не більше – 30 В·А
Час повернення,  не більше – 0.4 с
Час підготовки реле, не більше – 2 с
Похибка витримки часу реле, не більше – ±10 %
Додаткова похибка від старіння, не більше – ±30 %
Додаткова похибка, обумовлена зміною температури, % від уставки, не більше – ±40 %
Механічна зносостійкість, не менше – 10 млн. циклів
Комутаційна зносостійкість, не менше – 1.6 млн. циклів
Маса, не більше – 1.2 кг

Котушка реле виконується на одну з номінальних напруг: 36В змінного струму частотою 50Гц.
Допустимі коливання напруги мережі від 0.85 до 1.1 від номінального значення.

Конструкція та робота

Реле часу РВП72М-3323 36В 50Гц

складається з пневматичної приставки витримки часу, що має контакти з тимчасовою затримкою, та електромагнітного приводу, зібраних на загальній підставі.
Пневматична приставка часу є універсальною для всіх типів реле.
У якості комутуючих контактів в реле застосований мікровимикач або контактний пристрій.
У реле з двома пневматичними приставками одна функціонує з витримкою часу під час подачі напруги живлення на електромагнітний привід, а інша – з витримкою часу при знятті напруги живлення. Один електромагнітний привід керує обома приставками; вони можуть регулюватися незалежно один від одного на будь-яку уставку в робочому діапазоні уставок.
У реле з контактами без витримки часу мікровимикач (або контактний пристрій) закріплений на стійці.

Часові(інтервальні) діаграми функціонування реле РВП72-3323



Схеми підключення реле РВП 72-3323



Розміщення та монтаж

Виріб призначений для встановлення як на металевих, так і на ізоляційних панелях та кріпиться гвинтами М5. Електричний монтаж виконується будь-яким монтажним мідним проводом. При цьому до кожного затискача реле може бути приєднано до двох проводів перерізом не більше 1.5 мм2 або одного перетином не більше 2.5 мм2.

Габаритні та монтажні розміри реле РВП-72М-3323
