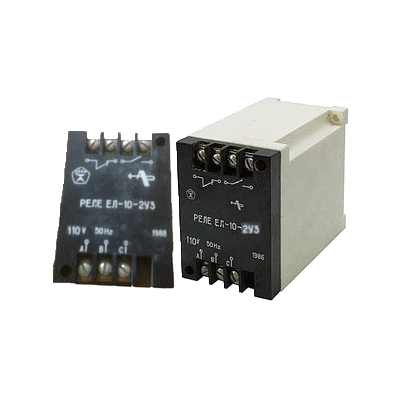

ЕЛ-10-2 110В реле контроля трехфазного напряжения

300.00грн. 250.00грн.

Реле контроля трехфазного напряжения — ЕЛ-10-2
Номинальное напряжение — 110 В
Исполнение — без выдержки времени
Количество контактов — 1з и 1р
Степень защиты — IP40.
Масса — 0,5кг

Артикул: 34102

В наличии

Артикул: 34102 Категория:

Описание

Реле контроля трехфазного напряжения ЕЛ-10-2 110В

Реле контроля трехфазного напряжения ЕЛ-10-2 предназначено для защиты электродвигателей, тиристорных агрегатов и других потребителей трехфазного тока при недопустимом снижении симметричного напряжения, при асимметрии между фазных напряжений, при обратном чередовании фаз, а также для использования в системах управления.
Реле изготавливаются в исполнении У (для работы в макроклиматических районах с умеренным климатом) и должны эксплуатироваться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3).

Условия эксплуатации
• температура окружающего воздуха:
• для умеренного климата— от 228 до 313 К (от минус 45 до плюс 40 °С);
• для тропического климата — от 263 до 318 К (от минус 10 до плюс 45 °С);
• относительная влажность воздуха не более 90 % при температуре 298 К (25 °С);
• атмосферное давление 8,6-104 — 10,6-104 Па (650—800 мм рт.ст.);
• вибрация в диапазоне 1—100 Гц с ускорением 9,8 м/с2 (1 g).
• Реле изготавливалось в исполнении ЕЛ-10-2 — без выдержки времени.
• Рабочее положение реле ЕЛ10-2 — произвольное.
Реле устанавливаются с передним присоединением проводов при выступающей установке.

Технические характеристики реле ЕЛ10-2 110В 50Гц

Номинальное напряжение, В:
частоты 50 Гц — 110.

Реле срабатывает при:
• снижении напряжения в любой из фаз до значения, равного 0,65—0,55 номинального, и номинальном напряжении в остальных фазах;
• обрыве одной, двух или трех фаз;
• подаче на реле трехфазного напряжения с обратным чередованием фаз;
• симметричном снижении напряжения до значения, равного 0,75—0,7 номинального.

Время срабатывания реле, с
• без выдержки (ЕЛ-10-2) 0,005—0,2

Коммутационная износостойкость циклов 3-105

Количество контактов:
• замыкающих 1
• размыкающих 1

Степень защиты IP40
Масса реле не более 0,5кг



Габариты реле ЕЛ-10-2
Габариты реле ЕЛ-10-2
Схема функционирования реле ЕЛ-10-2
Схема функционирования реле ЕЛ-10-2

Детали

Вес 0.500 kg
