Логика Т-106 У2 релейный элемент

200.00грн.

Логика Т-106 – схема «ИЛИ».

Позволяет изменять число входов от 2 до 8.
Применяется для реализации логических функций.

Артикул: 6106

Артикул: 6106 Категорія:

Опис

Логика Т-106 – схема «ИЛИ».
Логика Т-106 У2 релейный элементПозволяет изменять число входов от 2 до 8.
Применяется для реализации логических функций.

Логика Т-106 – состоит из трех независимых схем, реализующих функцию ИЛИ на 2,4,6 и 8 входов.
В схеме ИЛИ сигнал на выходе появляется при наличии сигнала хотя бы на одном из входов.
Входами схем являются выводы 1,3 с выходом -вывод 9, выводы 5,7 с выходом – вывод II, выводы 2,4,6,8 с выходом –вывод 10.
Число последовательных схем, реализующих функцию ИЛИ – не более двух.

Параметры транзисторных элементов ЛОГИКА Т106 скачать

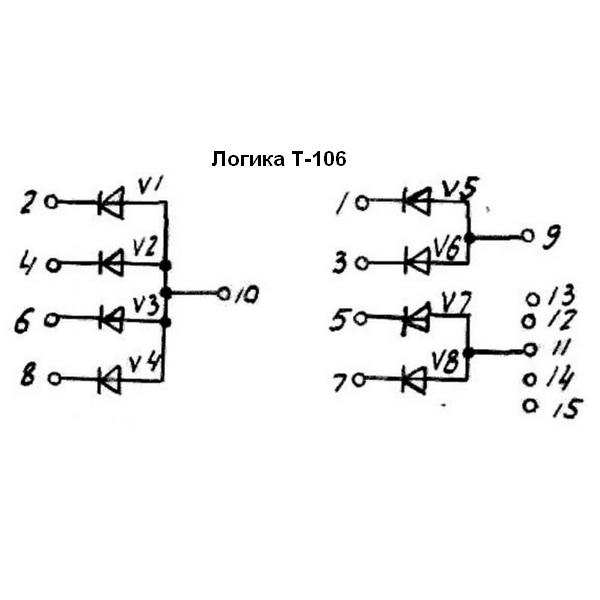

Схема релейного элемента Логика Т-106 У2
