РЭО-401 160А реле максимального тока

720.00грн.

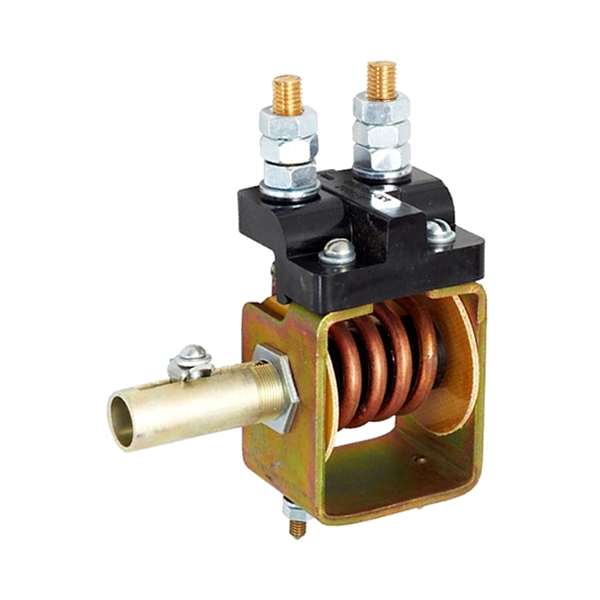

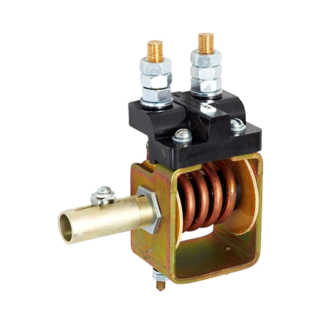

Реле максимального тока — РЭО-401 160А
Номинальный ток катушки – 160А
Пределы регулирования тока срабатывания электромагнита – 210-670А
Диаметр выводной шпильки d – М10мм

Артикул: 695160

Артикул: 695160 Категорія:

Опис

Реле максимального тока РЭО-401 160А применяется для зашиты от перегрузок по току электродвигателей переменного тока с фазным ротором.

Технические характеристики реле РЭО401 160А

Реле максимального тока РЭО-401 160АРеле РЭО401 160А имеют исполнения по номинальному току катушки электромагнита.
Номинальный ток катушки – 160А
Пределы регулирования тока срабатывания электромагнита – 210-670А
Диаметр выводной шпильки d – М10мм

Конструкция реле РЭО-401 160А состоит из двух основных узлов — электромагнитной системы (электромагнит реле) и размыкающего блок-контакта(поставляется отдельно).
Электромагнитная система реле РЭО-401 имеет скобу магнитопровода с ввернутой в нее трубкой, на которой расположена втягивающая катушка на изоляционном каркасе.
Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки.
Положение якоря определяет величину тока срабатывания реле.
При движении вверх якорь через толкатель размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы с фиксацией ее положения винтом.
Контакты блок-контакта после срабатывания реле максимального тока остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает.
После этого якорь с толкателем возвращается в свое нижнее положение, и контакты под действием пружины замыкаются.
Присоединение проводов к реле переднее.

Реле РЭО-401 6ТД 160А без блок-контакта
Реле РЕО-401 6ТД 160А без блок-контакту

Реле РЕО-401 160А, реле РЕО401 160А, htkt htj-401 160f, htkt htj 401 160f, htkt htj401 160f, htkt h’j-401 160f, htkt h’j 401 160f, htkt h’j401 160f.
