РЭО-401 25А реле максимального тока

498.00грн.

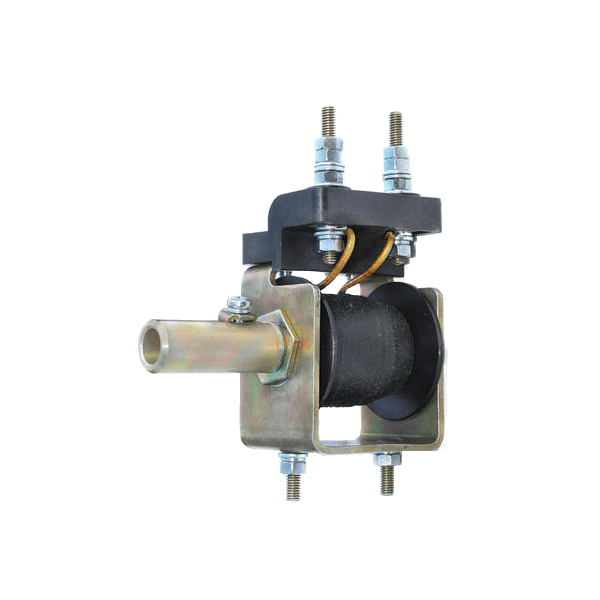

Реле максимального тока — РЭО-401 25А
Номинальный ток катушки — 25А,
Пределы регулирования тока срабатывания электромагнита — 33-100А,
Диаметр выводной шпильки d — М6мм.

Артикул: 695025

Артикул: 695025 Категория:

Описание

Реле максимального тока РЭО-401 25А применяется для зашиты от перегрузок по току электродвигателей переменного тока с фазным ротором.

Технические характеристики реле РЭО401 25А

Реле максимального тока РЭО-401 25АРеле РЭО401 25А имеют исполнения по номинальному току катушки электромагнита.
Номинальный ток катушки — 25А,
Пределы регулирования тока срабатывания электромагнита — 33-100А,
Диаметр выводной шпильки d — М6мм.

Конструкция реле РЭО-401 25А состоит из двух основных узлов — электромагнитной системы (электромагнит реле) и размыкающего блок-контакта(поставляется отдельно).
Электромагнитная система реле РЭО-401 имеет скобу магнитопровода с ввернутой в нее трубкой, на которой расположена втягивающая катушка на изоляционном каркасе.
Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки.
Положение якоря определяет величину тока срабатывания реле.
При движении вверх якорь через толкатель размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы с фиксацией ее положения винтом.
Контакты блок-контакта после срабатывания реле максимального тока остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает.
После этого якорь с толкателем возвращается в свое нижнее положение, и контакты под действием пружины замыкаются.
Присоединение проводов к реле переднее.

Реле РЕО-401 25А, реле РЕО401 25А, htkt htj-401 25f, htkt htj 401 25f, htkt htj401 25f, htkt h’j-401 25f, htkt h’j 401 25f, htkt h’j401 25f.
