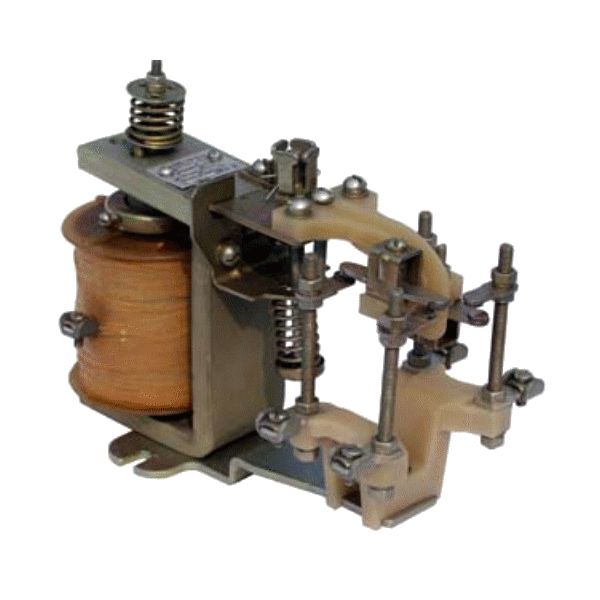

РЭВ-830 10А реле контроля тока

Описание

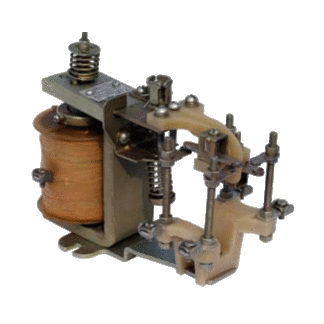

Реле РЭВ-830 на 10А применяются в качестве минимального токового реле в цепях постоянного тока.

Реле РЭВ830 10А выпускаются с одним замыкающим и одним размыкающим контактами — 1 «з» и 1″р».
Реле могут быть отрегулированы на ток втягивания в пределах 30-80% от номинального тока катушки.

Технические характеристики реле РЭВ-830 10А

• реле необходимо монтировать контактами вверх;
• реле пригодны для монтажа на изоляционных плитах и на металлических рейках;
• способ присоединения внешних проводников к контактам и катушкам — переднее;
• выводы втягивающих катушек на номинальные токи свыше 4А допускают присоединение:
  — однопроволочных жил сечением на 10 мм ² — после оконцевания кольцевыми наконечниками;
  — однопроволчных жил сечением 16 мм ² и более — после оконцевания наконечниками из меди и ее сплавов;
  — многопроволчных жил — после оконцевания наконечниками из меди и ее сплавов;
  — шин из меди и ее сплавов;

Номинальный ток втягивающей катушки реле — 10 А,
Коэффициент возврата реле — не нормируется,
Номинальное напряжение контактов — 660 В,
Номинальный ток контактов — 10 А,
Максимально допустимая частота включений в час — 1200,
Режим работы — прерывисто-продолжительный, повторно-кратковременный, кратковременный,
Степень защиты — IP00,
Габаритные размеры, мм — 155х190х180
Вес — 3,5 кг
