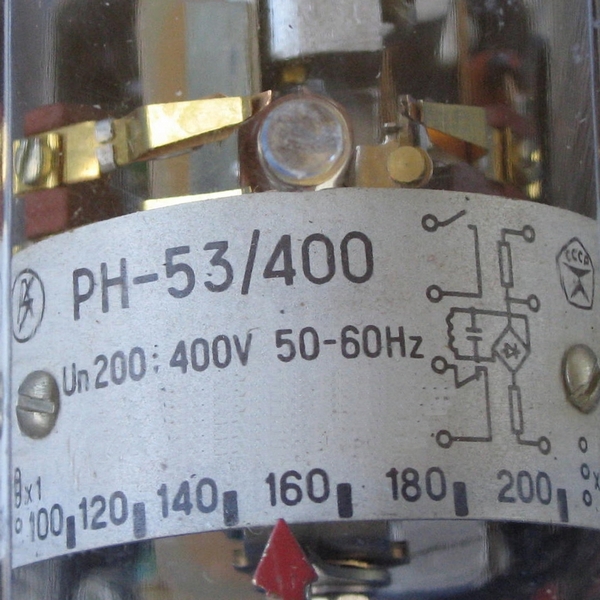

РН-53/400 реле максимального напряжения

420.00грн.

Реле максимального напряжения — РН-53/400
Исполнение реле по характеру изменения входной воздействующей величины — максимальное
Номинальное напряжение:
— I диапазон — 200 В
— II диапазон — 400 В
Напряжение срабатывания:
— I диапазон — 100-200 В
— II диапазон — 200-400 В
Количество контактов — 1з и 1р
Коммутационная способность контактов реле при напряжении от 24 В до 250 В или токе не более 2 А

Артикул: 6553400

В наличии (может быть предзаказано)

Артикул: 6553400 Категория:

Описание

реле максимального напряжения РН 53/400Реле РН-53/400 применяются в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения.

Технические данные реле максимального напряжения РН53/400

Тип реле — РН 53/400
Исполнение реле по характеру изменения входной воздействующей величины — максимальное
Номинальное напряжение:
— I диапазон — 200 В
— II диапазон — 400 В
Напряжение срабатывания:
— I диапазон — 100-200 В
— II диапазон — 200-400 В
Коэффициент возврата — не менее 0,8
Род тока — переменный 50 и 60 Гц
Коммутационная способность контактов реле при напряжении от 24 В до 250 В или токе не более 2 А:
— в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с — 60 Вт
— в цепях переменного тока с коэффициентом мощности не менее 0,5 — 300 ВА
Потребляемая мощность при напряжении на минимальной уставке — не более 0,6 ВА
Класс точности — 5
Контакты реле — 1 замыкающий и 1 размыкающий
Степень защиты оболочки реле — IP40,
Степень защиты контактных зажимов для присоединения внешних проводников ― IP00
Габаритные размеры — не более 67 х 128 х 158 мм
Масса реле — не более 0,75 кг

Схема электрических соединения реле напряжения РН 53
Схема электрических соединения реле напряжения РН 53

Детали

Вес 0.75 kg
