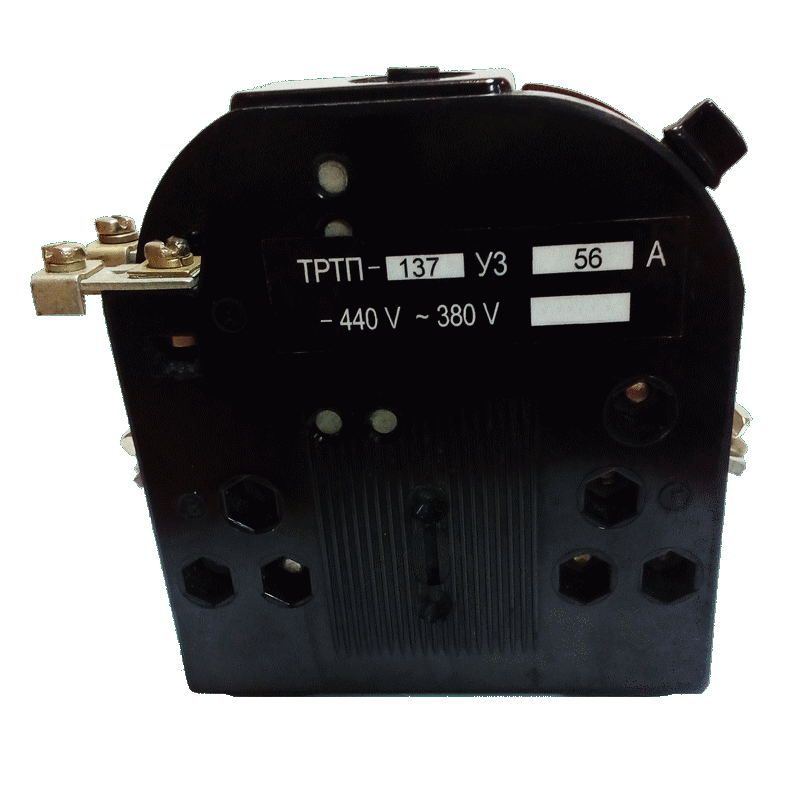

Реле электротепловое токовое серии ТРТП-137 56А предназначено для защиты электрических двигателей от перегрузок недопустимой продолжительности.
Условия эксплуатации реле ТРТП-137
Климатическое исполнение и категория размещения – У3 по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений У3.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 100 Hz с ускорением 1 g.
Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Технические данные реле ТРТП137 56А
Типоисполнение – ТРТП 137
Номинальный ток несрабатывания I н. – 56А
Номинальное напряжение главной цепи – 380В переменного тока частоты 50 Hz и 440В постоянного тока
Напряжение вспомогательной цепи:
– переменного тока частоты 50 и 60 Hz – от 27 до 380В
– постоянного тока – от 27 до 440В
Время несрабатывания при температуре окружающего воздуха плюс 40°С и токе 1,1 I н, min., не менее – 60
Время срабатывания при температуре окружающего воздуха плюс 40°С и токе 1,35 I н, min., не более – 20
Время срабатывания при нагреве с холодного состояния током 6 I н и температуре окружающего воздуха плюс 40°С, для исполнений реле с номинальными токами несрабатывания (I н), S: – от 10 до 140 А – от 4 до 15
Мощность, потребляемая главной цепью реле – 11,0VА не более
Коммутационная износостойкость, циклы ВО, не менее – 3000
Конструктивное исполнение по способу присоединения внешних проводников – только переднее

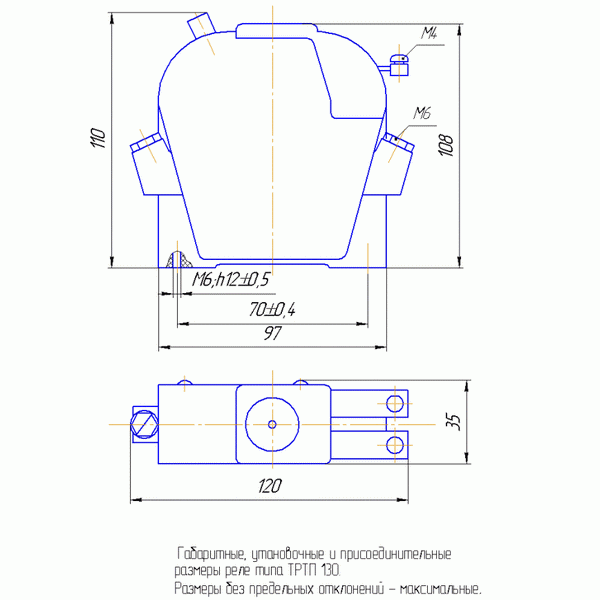

Габаритные размеры, не более: – 35х120х110мм
Масса реле – 0,55кг
Конструкция реле ТРТП137 56А

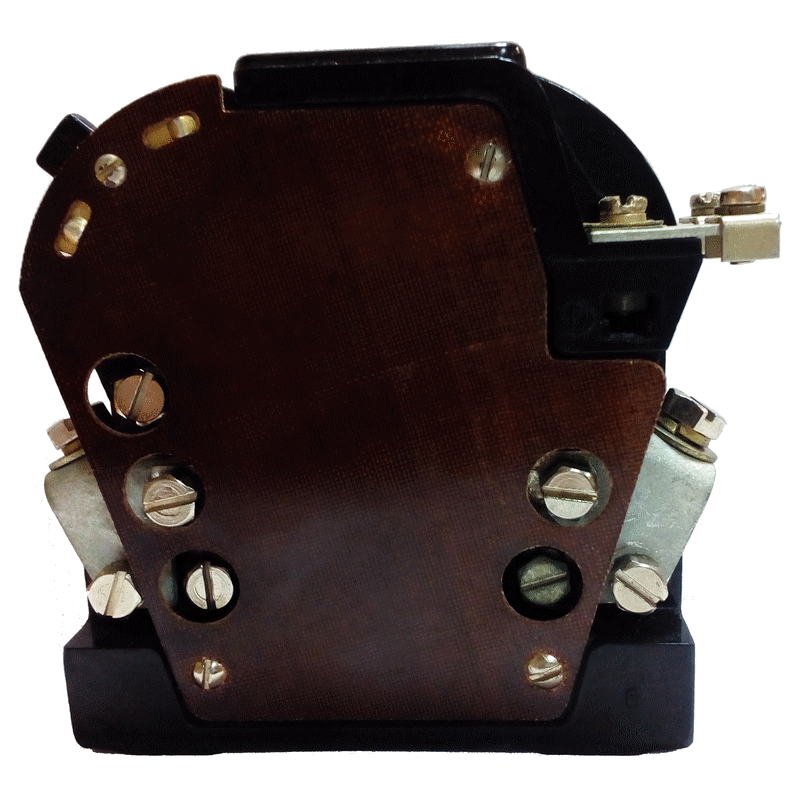

Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.
