РЭУ-11-30 0,16А реле указательное

Опис

Реле указательное РЭУ-11-30 0,16А применяется для сигнализации аварийного состояния в цепях постоянного тока и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

Технические характеристики реле РЭУ11-30 0,16А

Количество и вид контактов:
Замыкающие без самовозврата – 2
Замыкающие с самовозвратом – 1
Размыкающие без самовозврата – 0
Номинальная сила постоянного тока, А – 0.16
Сопротивление обмотки активное, для реле постоянного тока, Ω (Ом) – 6,5-7,3
Номинальное напряжение цепей контактов – 24…220В
Длительно допустимая сила тока цепей контактов – не более 5А
Коммутируемая мощность – не более 6Вт
Степень защиты – IP 40
Масса не более, кг – 0,17

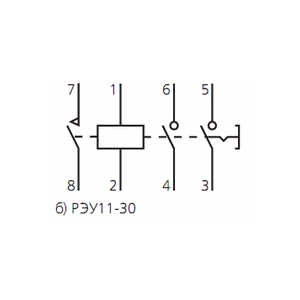

Схема подключения реле указательного РЭУ-11-30 0,16А

б – с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.

Условия эксплуатации
Высота над уровнем моря до 4300м. Диапазон рабочих температур от -50 до +55°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Пример записи обозначения реле РЭУ11-30 0,16А при заказе:

Реле РЭУ-11-30-5-40У3 0,16А
Реле РЭУ-11-30-2-40У3 0,16А
Реле РЭУ-11-30-1-40У3 0,16А
Реле РЭУ11-30-5-40У3 0,16А
Реле РЭУ11-30-2-40У3 0,16А
Реле РЭУ11-30-1-40У3 0,16А

Реле РЕУ11-30 0,16А або реле вказівне РЕУ-11-30 0,16А.
