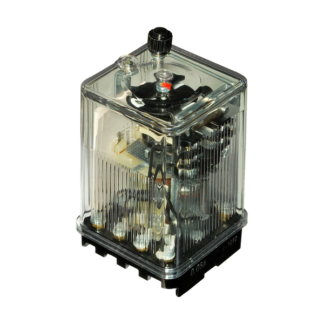

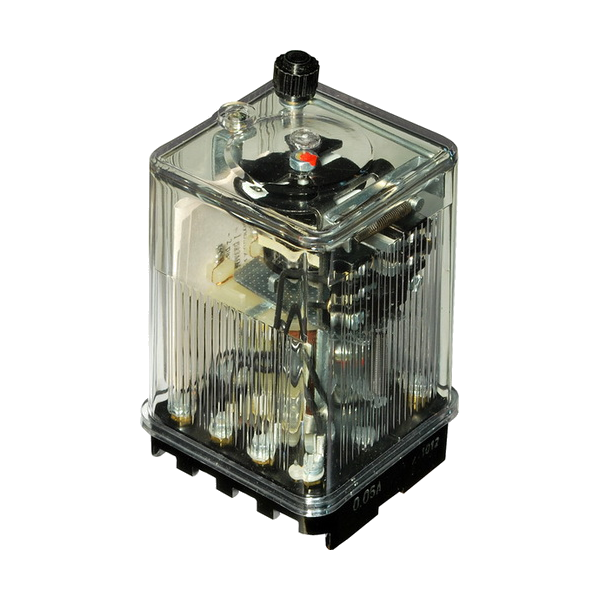

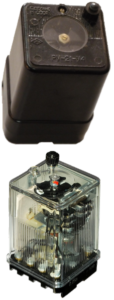

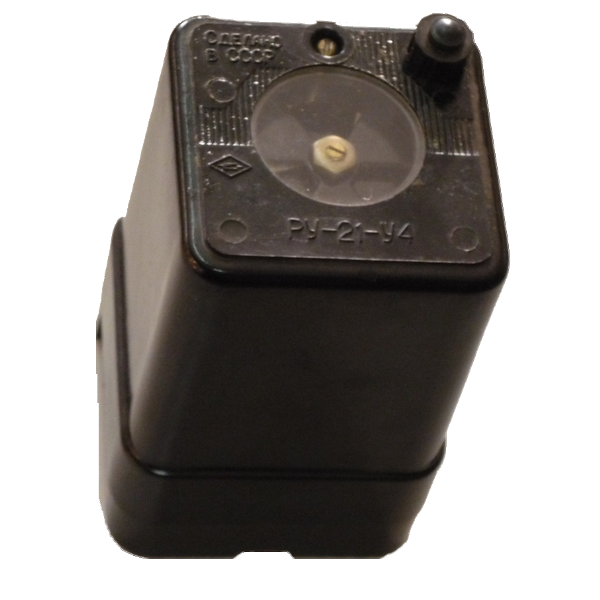

РУ-21 220В реле указательное

Опис

Реле указательное РУ-21 220В предназначено для использования в качестве указателя действия схем защиты и автоматики.

Технические характеристики реле указательного РУ21 220В

Род тока – постоянный
Номинальное напряжение, В – 220=
Напряжение срабатывания, В – 160
Потребляемая мощность, не более – 2,75Вт
Длительное напряжение – 242В
Количество контактов – 2 замыкающих без самовозврата
Габаритные размеры, мм, не более – 66 х 66 х 115
Масса не более, кг – 0,55

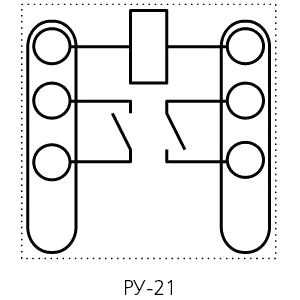

Схема подключения реле указательного РУ21 220В

Условия эксплуатации реле РУ21 220В

Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.

Реле РУ21 220В або реле вказівне РУ-21 220В.
