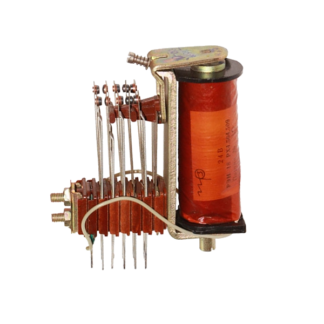

РЭН-18 РХ4.564.509 24В реле электромагнитное слаботочное постоянного тока

180.00грн.

Электромагнитное слаботочное реле постоянного тока – РЭН 18
Обозначение исполнения реле – РХ4.564.509
Рабочее напряжение постоянного тока – 24 ± 2,4В
Сопротивление обмотки – 450 ± 45Ом
Напряжение срабатывания – 35В, не более
Напряжение отпускания – , не менее
Рабочее положение реле – горизонтальное (контактным набором сверху катушки).
Масса реле, не более – 340г
Продукция складского хранения

Артикул: 564509

Лише 1 в наявності

Опис

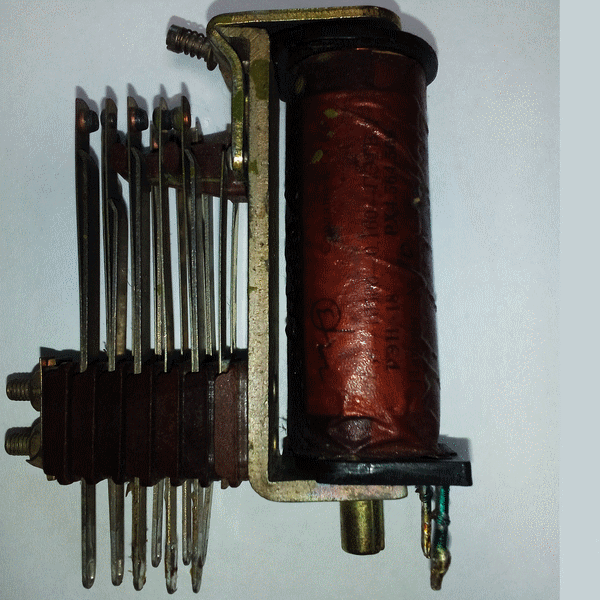

Реле РЭН-18 РХ4.564.509РЭН-18 РХ4.564.509 24В электромагнитное слаботочное реле постоянного тока, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Вид климатического исполнения – УХЛ по 15150.
Реле РЭН 18 изготавливается по техническим условиям РАО.450.015 ТУ.
РЭН 18 – тип реле
РХ4.564.509 24В – исполнение реле.
Рабочее положение реле РЭН18 РХ4.564.509 24В – горизонтальное (контактным набором сверху катушки).
Масса реле, не более – 340г
По требованию безопасности соответствует ГОСТ 12.2.007.0

Режимы коммутации реле РЭН 18

Режимы коммутации реле РЭН 18

Принципиальная электрическая схема исполнения реле РХ4.564.509
Принципиальная электрическая схема исполнения реле РХ4.564.509

Технические характеристики реле РЭН18 РХ4.564.509 24В

Обозначение исполнения реле – РХ4.564.509
Рабочее напряжение – 24 ± 2,4В
Сопротивление обмотки – 450 ± 45Ом
Напряжение срабатывания – 35В, не более
Напряжение отпускания – , не менее

Габаритные размеры реле РЭН-18 РХ4.564.509



Габаритные размеры реле РЭН-18
1-винт М3; 2-контактная группа; 3-сердечник; 4-установочная плата; А, Б, В, Г-выводы катушки.

Габаритные размеры реле РЭН-18

Додаткова інформація

Вага 0.340 kg
