Опис

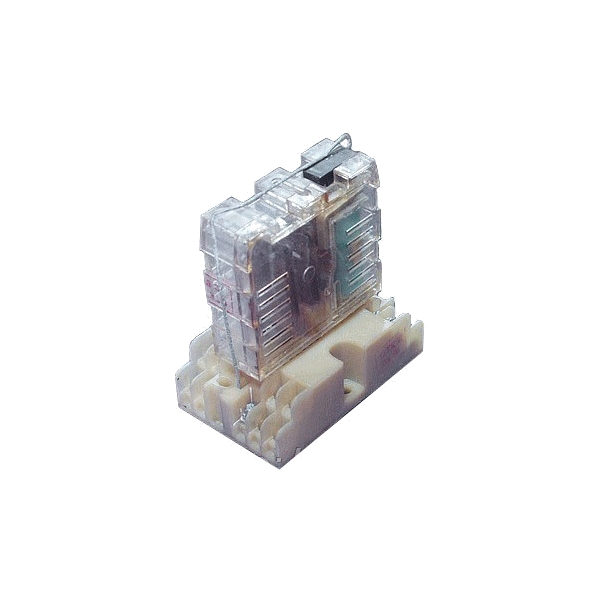

Реле проміжне РП-20-211 44 110В DC призначені для застосування в ланцюгах управління змінного струму напругою до 440В частоти 50 і 60Гц та постійного струму напругою до 220В.
Умовні позначення.
РП-20-ХYZ-У3
X – Номінальний струм контактів:
1 – 2,5А (роздвоєні контакти);
2 – 6А (одинарні контакти без дугогасіння);
3 – 6А (одинарні контакти з дугогасінням)
Y – Спосіб повернення:
1 – одностабільні;
2 – двостабільні
Z – Спосіб приєднання зовнішніх проводів:
1 – для втисного монтажу;
2 – під пайку проводів;
3 – під накрутку проводів
Технічні характеристики реле РП20-211 44 110В DC
Номінальна напруга вмикаючої котушки, постійного струму – 110 В DC
Кількість контактів що замикається – 4
Кількість контактів що розмикається – 4
Номінальна напруга ланцюгів контактів:
постійний струм – 220 В
змінний струм 50, 60Гц – 440 В
Номінальний струм контактів – 6 А
