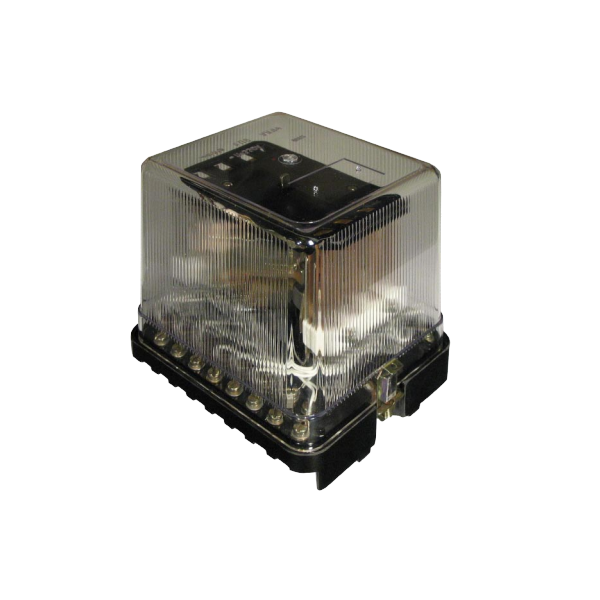

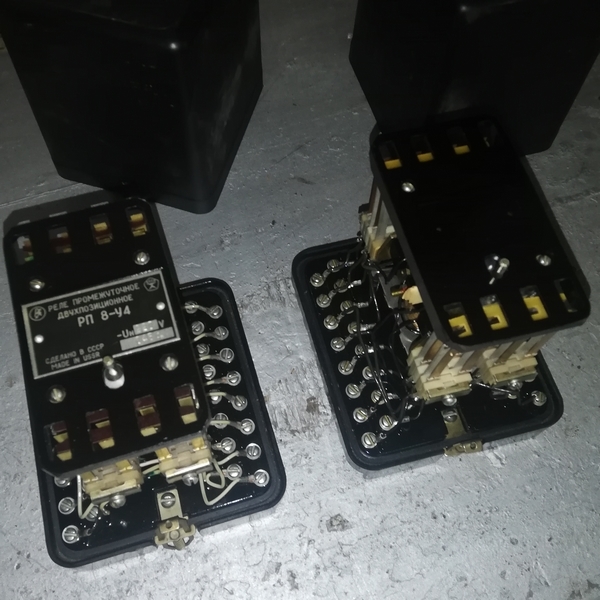

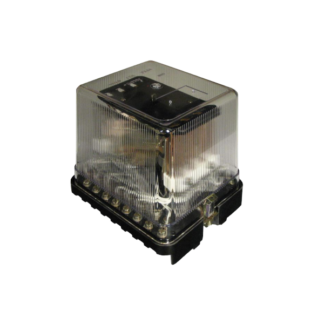

РП-8 220В реле промежуточное двухпозиционное

780.00грн.

Реле промежуточное двухпозиционное РП 8
Род тока – постоянный
Номинальное напряжение, В – 220
Напряжение срабатывания, не более – 70% Uн
Потребляемая мощность при Uн, не более – 22 Вт
Исполнение контактов – 7 замыкающих и 7 размыкающих
Масса не более, кг – 2

Артикул: 778220

Є в наявності

Опис

РП-8 220В реле промежуточное двухпозиционное ТУ 16-523.072-75Реле промежуточное двухпозиционное РП-8 220В предназначено для включения в цепь постоянного тока в качестве вспомогательного реле в схемах защиты энергосистем. Реле РП8 имеет повышенную устойчивость к механическим воздействиям и не изменяют положения контактов при снижении или исчезновении напряжения оперативного тока.

Условия эксплуатации реле РП 8 220В.
Диапазон рабочих температур окружающего воздуха: от – 40 до +55 °С для исполнения УХЛ4.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00.

Структура условного обозначения

РП – реле промежуточное;
8 – номер разработки;
УХЛ 4 – климатическое исполнение (УХЛ) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристики реле РП8 220В

Тип реле – РП 8
Род тока – постоянный
Номинальное напряжение, В – 220
Напряжение срабатывания, не более – 70% Uн
Потребляемая мощность при Uн, не более – 22 Вт
Исполнение контактов – 7 замыкающих и 7 размыкающих
Масса не более, кг – 2

Схема подключения реле РП 8 220В

Схема подключения реле РП 8 220В

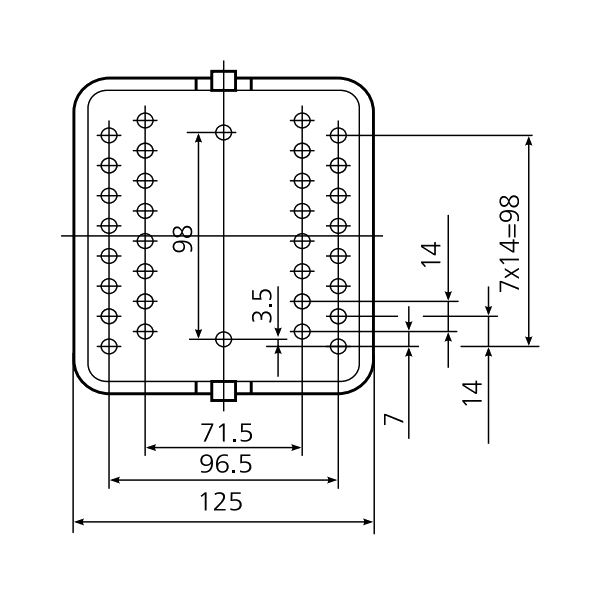

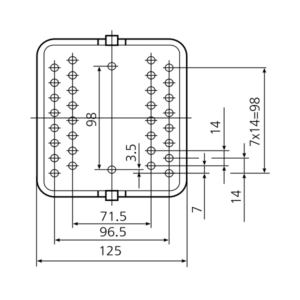

Габаритные и установочные размеры промежуточного реле РП8 220В

Габаритные и установочные размеры промежуточного реле РП8 220В
