Опис

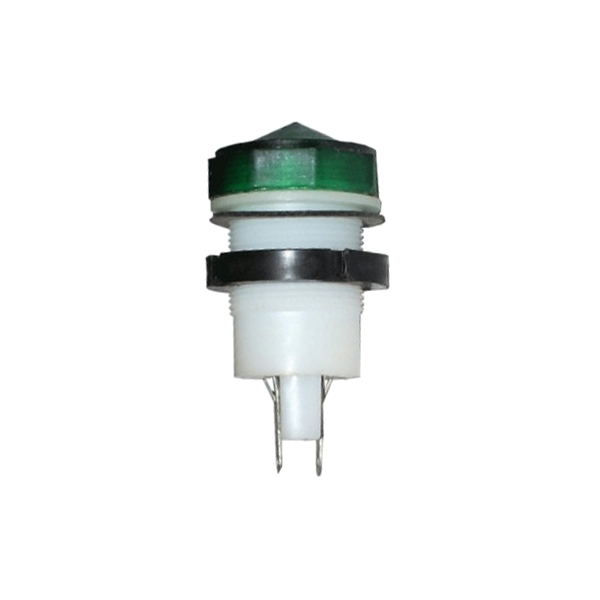

Арматура светосигнальная серии АМЕ-24 зеленая (АСК1) или АМЕ-323221 предназначена для работы в цепях световой индикации в стационарном оборудовании (шкафах, щитах, пультах и т.п.).
Защитное стекло-линза— зеленое
Лампа накаливания — КМ-24-90
Тип цоколя — T 6.8
Тип лампы, применяемой в арматуре – коммутаторный КМ-24,
Номинальное напряжение питания лампы – 24В,
Мощность используемой лампы, не более – 3,5Вт
Род тока – постоянный и переменный частотой 50 Гц,
Сопротивление электрического контакта, не более:
– 0,1 Ом в нормальных климатических условиях,
– 0,2 Ом в условиях повышенной (пониженной) температуры окружающей среды,
Сопротивление изоляции, не менее -19 МОм,
Режим свечения арматуры – постоянный,
Масса – 0,014 кг.
Конструкция и принцип действия арматуры светосигнальной серии АМЕ-24 зеленая (АСК1) или АМЕ-323221.
Арматура АМЕ-24 (АСК1) или АМЕ-323221 состоит из пластмассового корпуса, цветного (зеленого) пластмассового колпачка, резиновой прокладки, гайки и двух металлических контактов. Для работы необходимо открутить колпачок и вставить лампу КМ24-90. Замену лампы производить с лицевой стороны панели, на которой она установлена, предварительно открутив колпачок. Работа арматуры состоит в свечении при подаче напряжения на ее контакты в соответствии с ее функциональным назначением и электрической схемой. Выводы арматуры допускают подсоединение методом пайки двух проводников сечением до 1,5 мм2.
