Опис
Промышленное реле давления Square D 9012 ACW-2 M11 предназначено для регулирования, контроля и аварийной сигнализации в промышленности и применимо с воздухом, маслом, водой, другими жидкостями и газами.

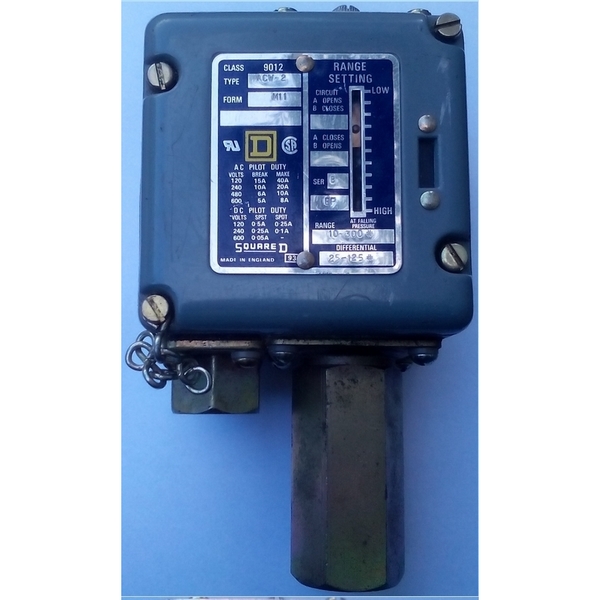

Технические характеристики реле давления Square D 9012 ACW2 M11
Модель – 9012
Тип – ACW
ДИАПАЗОН – Регулировка рабочей точки выполняется с помощью отвертки, регулировочный винт расположен в верхней части переключателя. Шкала диапазона относится к рабочей точке падения давления.
ДИФФЕРЕНЦИАЛ – Винт регулировки дифференциала доступен после снятия крышки. Поверните винт по часовой стрелке, чтобы увеличить дифференциал. Это повлияет только на рабочую точку при повышении давления.
Контактная система однополюсная – два контакта (1НЗ + 1НО)
Степень защиты – IP65 (IEC 144)
Вес – 1,497 кг
|
Настройка диапазона Переключатель может быть настроен для работы на |
Регулируемый Добавьте к настройке диапазона, чтобы получить рабочую точку на |
||
| Bars | PSI | Bars | PSI |
| 0,7 — 20 | 10 — 300 | 1,7 – 8,6 | 25 — 125 |

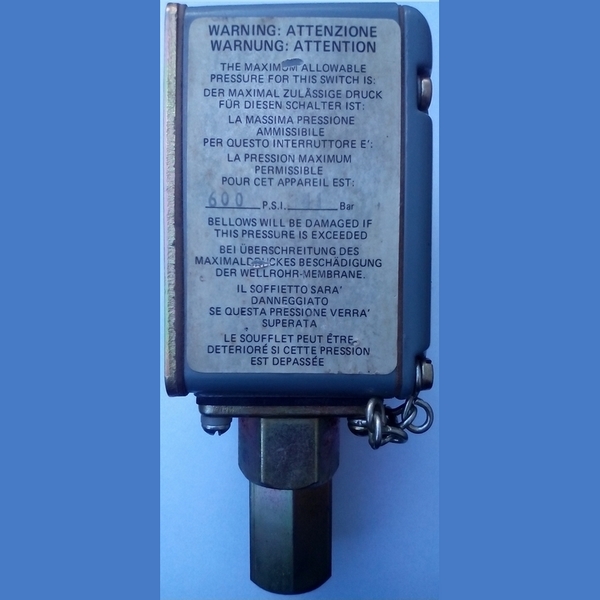

| Максимально допустимое давление | Тип | |
| Bars | PSI | |
| 41 | 600 | ACW-2 |
Данные соединения:
Напорный патрубок – G1⁄4N to BS2779
Кабельный ввод – M11 (standard), 20mm ISO метрическая
Industrial Pressure Switch Square D 9012 ACW-2 M11
