Опис
Перетворювач положення ПИЩ-6-1 призначений для передачі інформації про місцезнаходження об’єктів, що пересуваються щодо чутливого елемента перетворювача, у дискретний (бінарний) електричний сигнал.
ПИЩ-6-Х:
ПИЩ — перетворювач індуктивний щілинний;
6 — ширина щілини (мм);
1 — виконання на 80мА.
Перетворювач ПИЩ6-1 (12В) за захищеністю від впливу навколишнього середовища виконано у кліматичному виконанні У категорії 3 по ГОСТ 15150-69, для роботи при температурі від мінус 40 до +65°С та відносної вологості (95+3)% при температурі 35°С без конденсації вологи.
Перетворювач стійкий до впливу атмосферного тиску від 84 до 106,7 кПа (632-722 мм рт. ст.).
Перетворювачі не можуть бути використані в середовищі, що містить їдкі пари та гази.
Ступінь захисту перетворювачів від попадання пилу та проникнення води IР65 по ГОСТ 14254-80.
Перетворювачі відповідають вимогам ТУ 25-02.550114-81.
Технічні характеристики перетворювача положення ПИЩ6-1
Ширина щілини чутливого елемента – 6мм
Напруга живлення постійного струму – від 10 до 27В
Максимальний струм навантаження – 80мА
Діапазон робочих температур від — 40 до + 65оС
Максимальна залишкова напруга – 1В
Максимальна частота спрацьовування не менше – 1000Гц
Максимальний розкид положення точки спрацьовування – 0,1мм
Максимальне зміщення положення точки спрацьовування при зміні температури на кожні 10 оС – 0,3мм
Мінімальні розміри елемента, що впливає (сталевої пластини) – 20 x 12 x 0,5мм
Маса не більше – 0,075кг
Габаритні розміри – 81 х 19,5 х 28,5мм
Ступінь захисту по ГОСТ 14254-80 – IP65
Група виконання по ГОСТ 12997-84 – N3

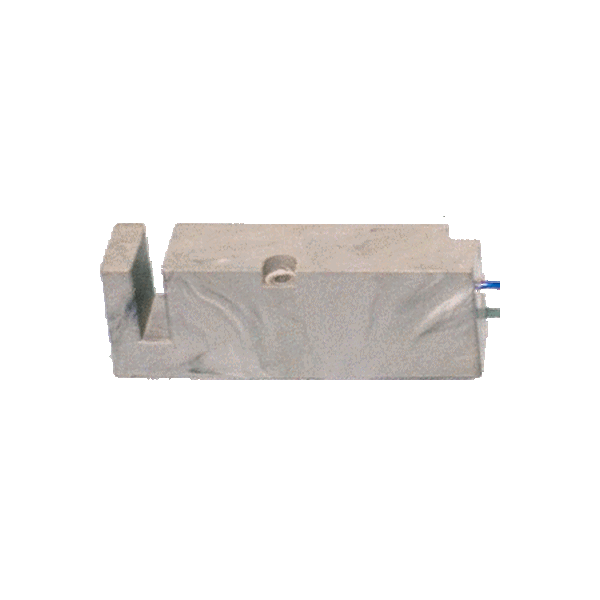

Конструктивно перетворювач виконаний у вигляді коробки з міцного полістиролу і герметизований компаундом холодного затвердіння. Корпус має щілину шириною 6 мм та глибиною 18,5 мм.
Для приєднання перетворювача до джерела живлення та підключення до нього електромагнітного реле або логічного елемента виведено три різнокольорові дроти довжиною 0,65 м.
Функціонально перетворювач складається з генератора, детектора, тригера та вихідного ключа. При введенні у щілину між котушками базової та колекторної обмоток металевої пластини відбувається зменшення коефіцієнта зворотного зв’язку, що викликає зрив генерації та зменшення струму споживання генератора. Напруга на резисторі в ланцюзі живлення генератора падає, що призводить до перекидання тригера і відкриття вихідного ключа. В результаті спрацьовує реле або логічний елемент, що підключений до виходу перетворювача.
Альтернативні назви:
Перетворювач положення ПИЩ-6-1. ПИЩ-6-1 преобразователь положения индуктивный щелевой IP65. Преобразователь положения ПИЩ-6-1. Преобразователь ПИЩ6-1 (12В). Технические характеристики преобразователя положения ПИЩ6-1.
