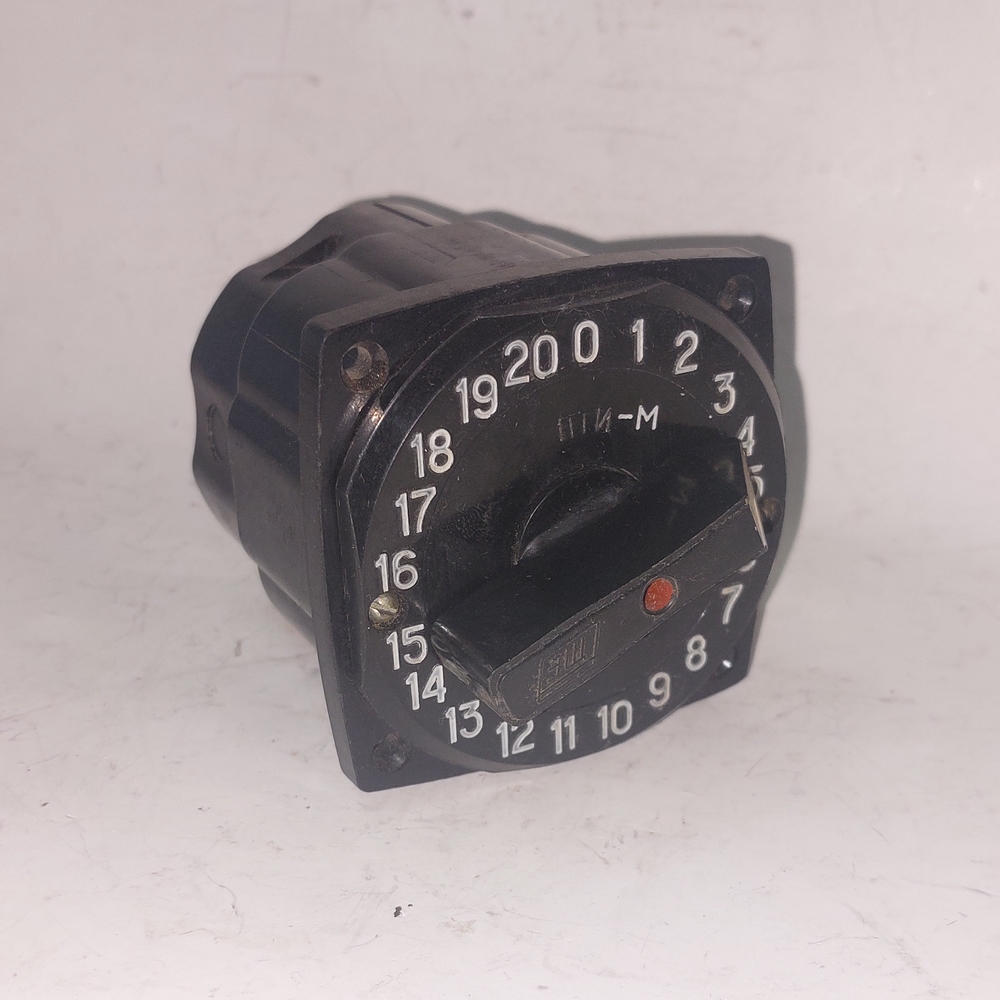

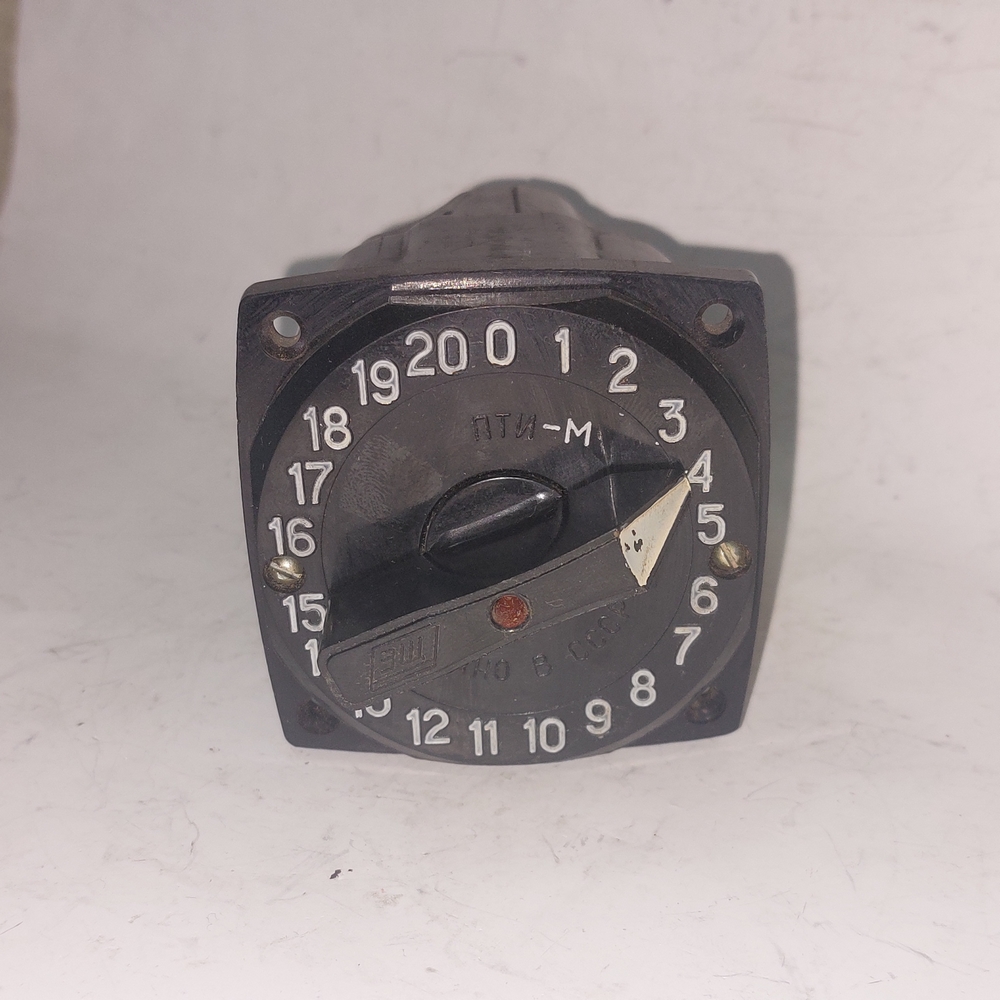

ПТИ-М перемикач точок вимірювання

Опис

Перемикач точок вимірювання ПТИ-М призначений для почергового підключення до вимірювального пристрою первинних вимірювальних перетворювачів – термоелектричних термометрів або термометрів опору.

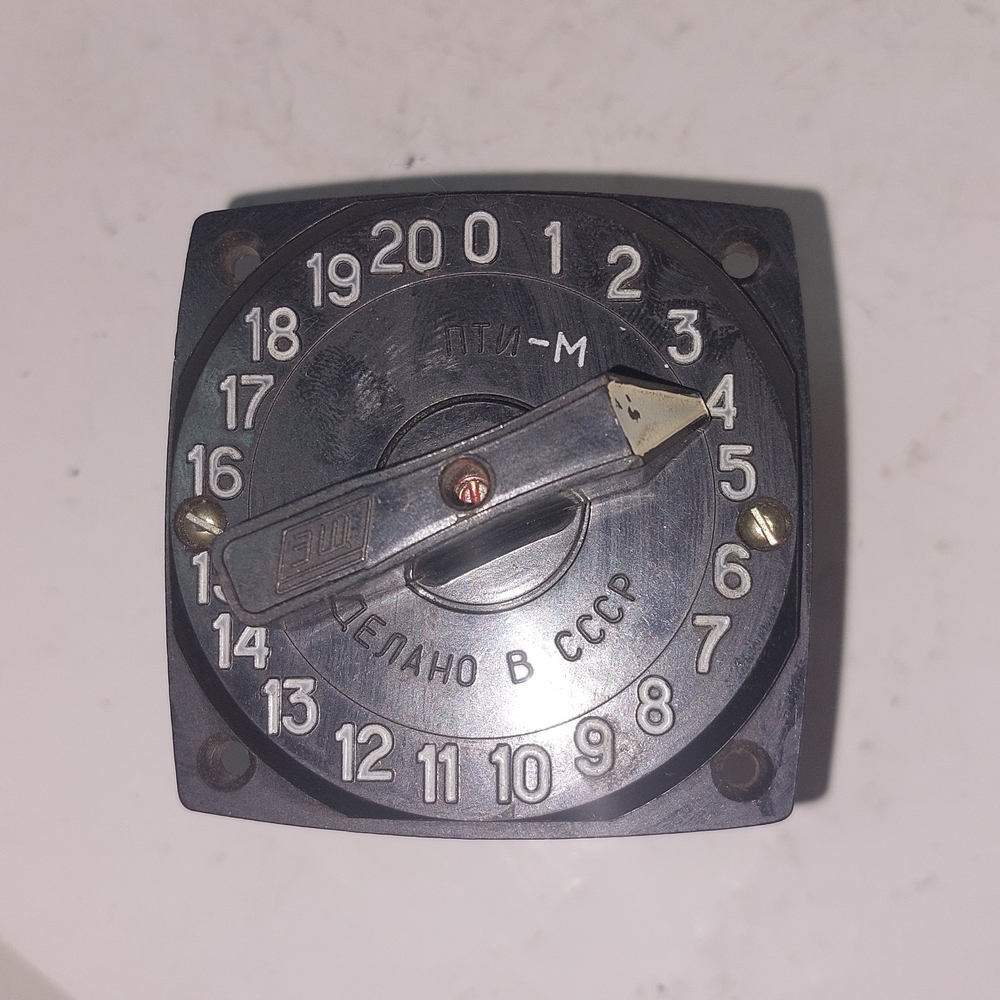

Одночасно до ПТИ-М можна підключити 20 термометрів. На передній панелі перемикача ПТІ-М нанесені цифрові значення від 1 до 20, які відповідають термометру. Положення 0 означає, що термометр не вибраний. Термометр підключається шляхом припаювання провід до певної ламелі, але провід не повинен бути товщим 0,5 мм квадратних.

Технічні характеристики перемикача ПТИ-М

ПТИ-М – перемикач точок вимірювання
Перемикач комутує електричні ланцюги постійного струму напругою 24 В при силі струму кожного ланцюга – до 0,1 А та активному навантаженні
Кількість термоелектричних термометрів або термометрів опору яку можна підключити – до 20
Перетин дроту, що підпаюється до контакту, не повинен перевищувати – 0,5 мм²
Опір кожного електричного ланцюга, що не були в експлуатації перемикачів, не повинен перевищувати – 0,02 Ом
Варіація опору електричних кіл перемикача не повинна перевищувати – 0,005 Ом
Перемикач в будь-якому положенні комутації витримує протягом 1с без пошкодження і порушення працездатності дію перевантаження струмом – 20 А
Вага не більше – 0,250 кг

Альтернативні назви:
Переключатель ПТИ-М. Переключатель ПТИМ. Переключатель ПТИ М. Переключатель выбора точек измерения ПТИ-М АЛД3.602.022. Перемикач вибору точок вимірювання ПТИ-М АЛД3.602.022.Перемикач ПТІ-М. Перемикач ПТІМ. GNB V. GNB-V. GNBV. GNS-V. GNSV. GNS V.
