Опис

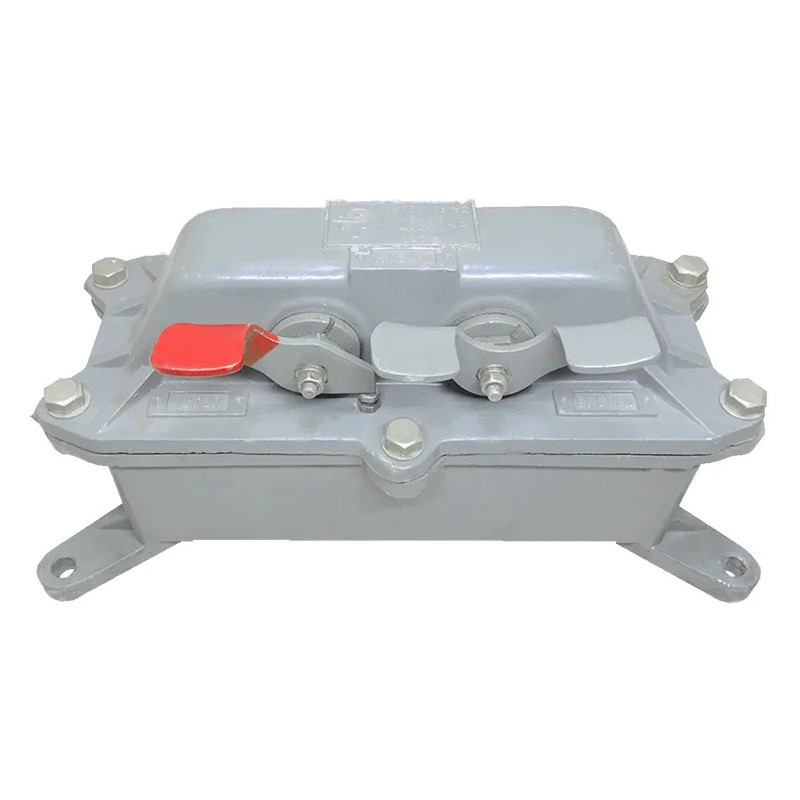

Кнопкові пости керування серії КУ 123-3 призначені для комутації електричних мереж керування змінного струму напругою до 380В частотою 50, 60 Гц та постійного струму до 440В.
Структура умовного позначення КУ 123-XX X2:
КУ-123 – серія – пост кнопковий управління (3 – умовне позначення ступеня захисту
IP56 за ГОСТ 14254-80)
X – умовне позначення кількості кнопкових елементів:
1 – один елемент (1 кнопка)
2 – два елементи (2 кнопки)
3 – три елементи (3 кнопки)
X – умовне позначення діаметра прохідного отвору гнізда сальника: 1 – 12 мм, 2-16
мм, 3-22 мм.
X – кліматичне виконання за ГОСТ15150-69: У., ХЛ., Т
2 – категорія розміщення за ГОСТ15543.1-89
Технічні характеристики кнопки КУ123-3
Кількість кнопкових елементів – 3
Кількість контактів – 3з, 3р
Номінальна напруга ізоляції: 660 B
Мінімальна робоча напруга змінна та постійна: 110 B
Номінальний струм: 16 A
Мінімальний робочий струм: 0.05 A
Категорія основного застосування постів за ГОСТ12434-83: DC-11, АС-11
Механічна зносостійкість: 1250000 циклів ВО
Комутаційна зносостійкість: 300000 циклів ВО
Частота циклів: 600 ВО на годину
Розмір різьби контактних затискачів при одному гвинті: не менше ніж М4.
Електричний опір та електрична міцність ізоляції постів відповідають ГОСТ 2492-84.
Номінальний режим роботи постів: тривалий, уривчасто-тривалий, короткочасний, повторно-короткочасний.
Робоче становище у просторі: будь-яке.
Навколишнє середовище: не вибухонебезпечне, не містить струмопровідного пилу та агресивних пар, що руйнують метал та ізоляцію.
Атмосфера: типу II за ГОСТ15150-69.
Пости стійкі до впливу механічних факторів довкілля відповідно до ГОСТ 17516.1-90.
