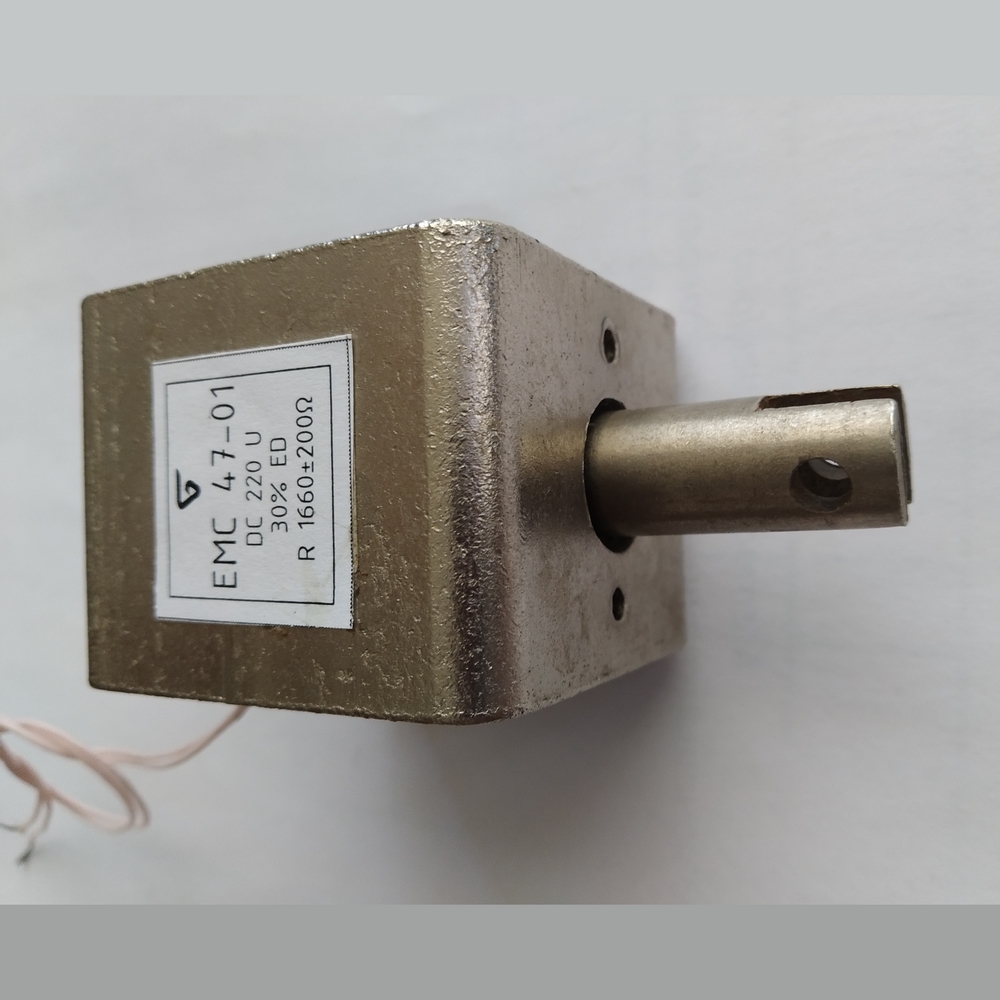

ЕМС 47-01 електромагніт 220В DC

1,084.00грн.

Електромагніти серії – ЕМС 47-01 220В

  • Котушка – 220В DC ПВ-30%,
  • Хід якоря  – 15 мм
  • Виконання по ступеню захистуIP20

Артикул: 3624722

Артикул: 3624722 Категорія:

Опис

Електромагніти серії ЕМС 47-01 призначені для дистанційного управління виконавчими механізмами різного промислового та побутового призначення.

Електромагніт ЕМС47-01 кріпиться в місті встановлення за допомогою гвинтів розміром М4. Підключення електроконтактів до мережі живлення постійного струму виконується гнучкими провідниками. Різьбове з’єднання корпусу п.2 з монтажною площиною повинно бути з’єднано без можливості самовідгвинчування. Електромагніт призначений для монтажу на заземлених металоконструкціях та немає спеціального елемента для заземлення.

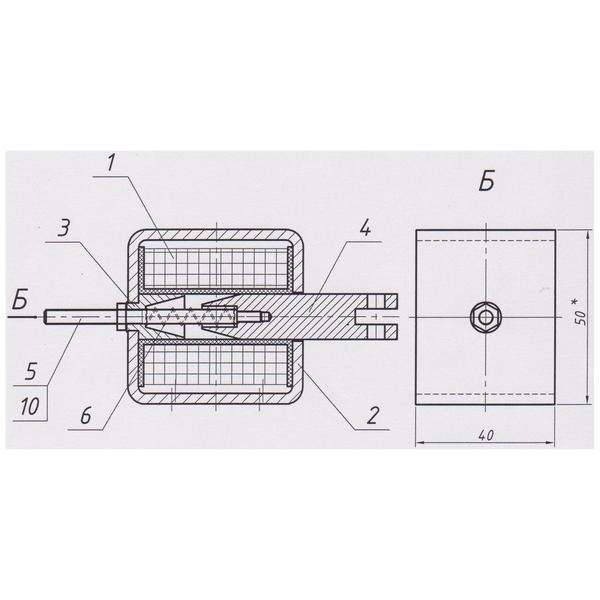

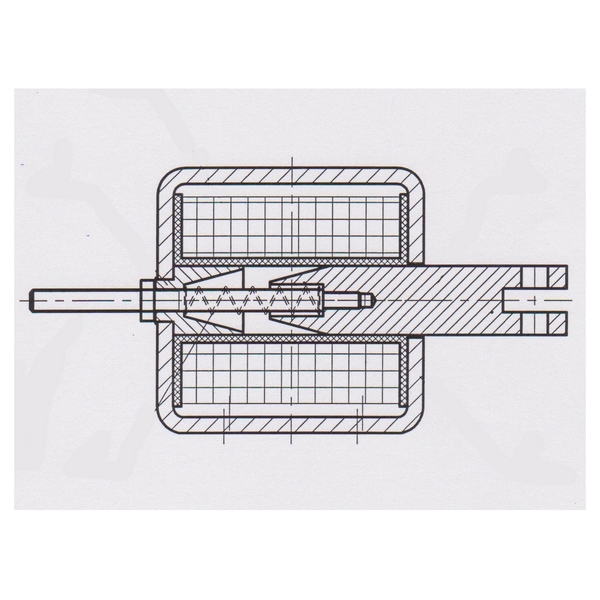

Конструктивно електромагніт виконаний моноблоком і складається із корпусу п.2, в якому розміщена котушка п.1. та рухома частина, якір п.5 з однієї сторони та штока з другої.
Під дією напруги постійного струму з’являється магнітне поле, яке притягує якір до сердечника. Необхідний хід якоря регулюється гайкою п.9 на штокові п.6. При знятті напруги якір під дією пружини п.7 повертається в вихідне положення. Для під’єднання електромагніта до виконавчого механізму в якорі п.5 існує паз та отвір.

Технічні характеристики електромагніта ЕМС47-01

Номінальний хід якоря  – 15 мм
Номінальна напруга живлення постійного струму – 220 В

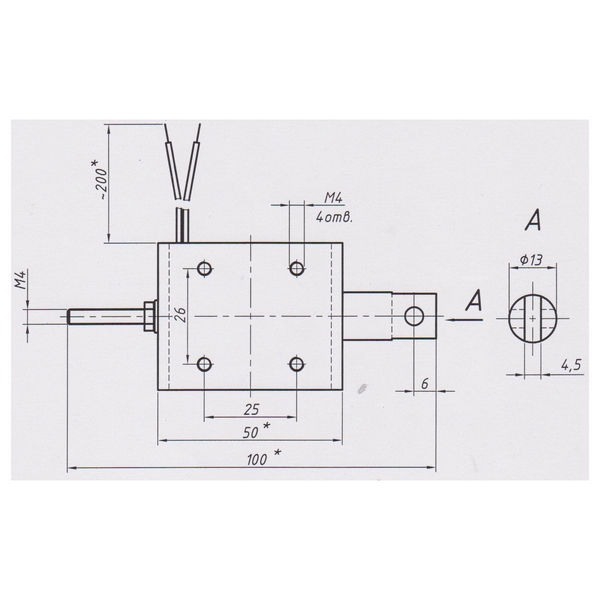

Габарити електромагніта не більше – 101х39х46 мм
Режим роботи (ПВ) – 30 %
Значення опору обмотки – 1655 ±3% Ом
Робоче положення – довільне
Маса виробу не більше – 0,4 кг

Висота над рівнем моря – 2000 м
Виконання по ступеню захисту – IP 20



Додаткова інформація

Вага 0.4 kg
Розміри 101 × 39 × 46 mm
