Логика Т-101 У2 релейный элемент

Описание

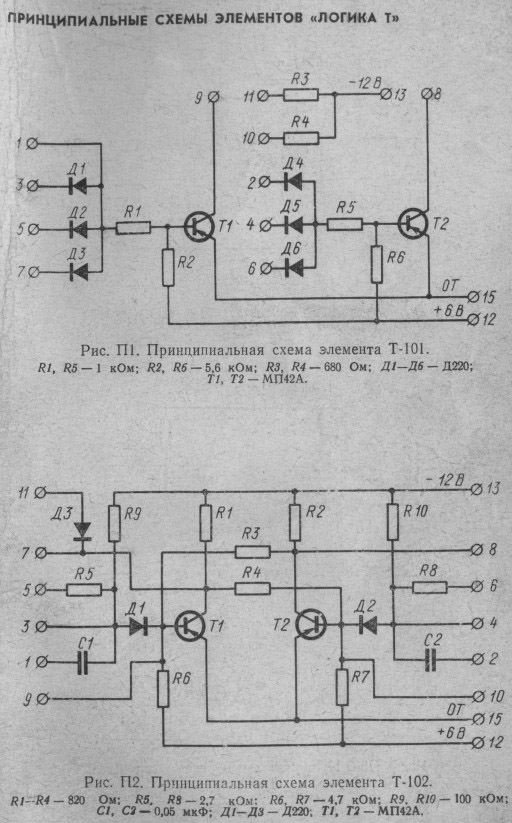

Логика Т-101 – двойная диодно-транзисторная схема «ИЛИ-НЕ».
Выполняет операцию Пирса.
Вид транзисторного элемента — две трехвходовые схемы.
С его помощью можно реализовать любую логическую функцию.

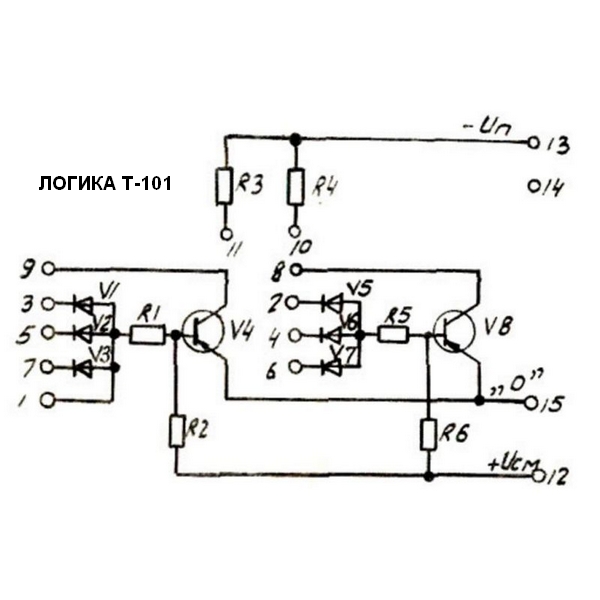

Он состоит из двух независимых схем ИЛИ-НЕ, каждая из которых представляет инвертор, НЕ с тремя диодными входами ИЛИ и реализует функцию У= XI + Х2 + ХЗ (т.е. сигнал на выходе отсутствует при наличии сигнала хотя бы на одном из входов). Входами схем являются выводы 1,3,5,7 с, выходом — вывод 9 и выводы 2,4,6 с выходом — вывод 8.
При работе элемента на вход других элементов (кроме элемента T-107) необходимо соединить выводы 8 и 10, 9 и 2.

Параметры транзисторных элементов ЛОГИКА Т101 —скачать
