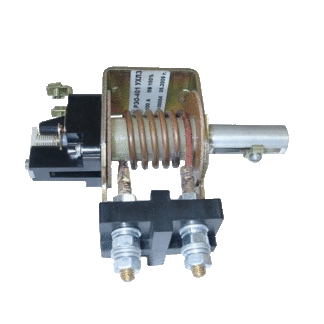

РЭО-401 160А реле максимального тока с блок-контактом

684.00грн.

Реле максимального тока — РЭО-401 160А с блок-контактом
Номинальный ток катушки — 160А
Пределы регулирования тока срабатывания электромагнита — 210-670А
Диаметр выводной шпильки d — М10мм

Артикул: 69516024

Артикул: 69516024 Категория:

Описание

Реле максимального тока РЭО-401 160А с блок-контактом применяется для зашиты от перегрузок по току электродвигателей переменного тока с фазным ротором.

Технические характеристики реле РЄО401 160А с блок-контактом

Реле максимального тока РЭО-401 160А с блок-контактомРеле РЭО401 160А имеют исполнения по номинальному току катушки электромагнита.
Номинальный ток катушки — 160А
Пределы регулирования тока срабатывания электромагнита — 210-670А
Диаметр выводной шпильки d — М10мм

Конструкция реле РЭО-401 160А состоит из двух основных узлов — электромагнитной системы (электромагнит реле) и размыкающего блок-контакта.
Электромагнитная система реле РЭО-401 имеет скобу магнитопровода с ввернутой в нее трубкой, на которой расположена втягивающая катушка на изоляционном каркасе.
Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки.
Положение якоря определяет величину тока срабатывания реле.
При движении вверх якорь через толкатель размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы с фиксацией ее положения винтом.
Контакты блок-контакта после срабатывания реле максимального тока остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает.
После этого якорь с толкателем возвращается в свое нижнее положение, и контакты под действием пружины замыкаются.
Присоединение проводов к реле переднее.
