РЭО-401 320А реле максимального тока

576.00грн.

Реле максимального тока — РЭО-401 320А
Номинальный ток катушки – 320А
Пределы регулирования тока срабатывания электромагнита – 420-1280А
Диаметр выводной шпильки d – М12мм

Артикул: 695320

Артикул: 695320 Категорія:

Опис

Реле максимального тока РЭО-401 320А применяется для зашиты от перегрузок по току электродвигателей переменного тока с фазным ротором.

Технические характеристики реле РЭО401 320А

Реле максимального тока РЭО-401 320АРеле РЭО401 320А имеют исполнения по номинальному току катушки электромагнита.
Номинальный ток катушки – 320А
Пределы регулирования тока срабатывания электромагнита – 420-1280А
Диаметр выводной шпильки d – М12мм

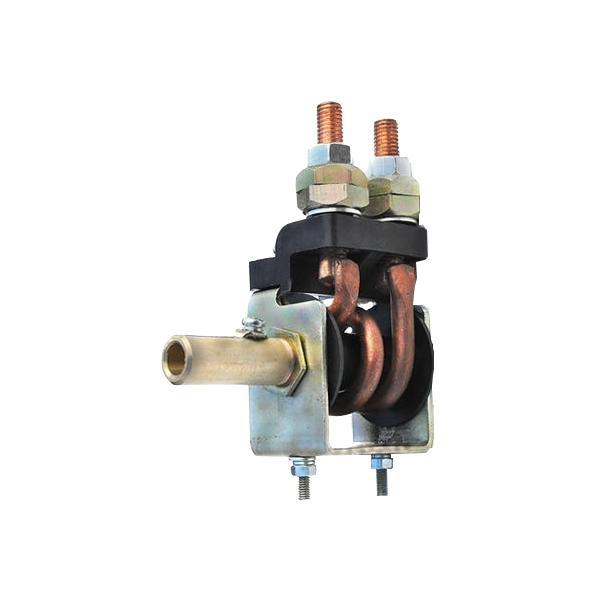

Конструкция реле РЭО-401 320А состоит из двух основных узлов — электромагнитной системы (электромагнит реле) и размыкающего блок-контакта(поставляется отдельно).
Электромагнитная система реле РЭО-401 имеет скобу магнитопровода с ввернутой в нее трубкой, на которой расположена втягивающая катушка на изоляционном каркасе.
Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки.
Положение якоря определяет величину тока срабатывания реле.
При движении вверх якорь через толкатель размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы с фиксацией ее положения винтом.
Контакты блок-контакта после срабатывания реле максимального тока остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает.
После этого якорь с толкателем возвращается в свое нижнее положение, и контакты под действием пружины замыкаются.
Присоединение проводов к реле переднее.

Реле РЕО-401 320А, реле РЕО401 320А, htkt htj-401 320f, htkt htj 401 320f, htkt htj401 320f, htkt h’j-401 320f, htkt h’j 401 320f, htkt h’j401 320f.
