РПГ-3-2302 24В реле промежуточное герконовое

42.00грн.

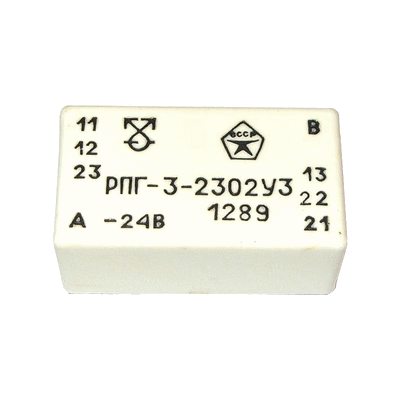

Реле промежуточное герконовое РПГ-3-2302
Номинальное напряжение питания – 24 В
Количество групп контактов – 2п
Номинальный ток контактов реле – 1,25 А
Номинальное напряжение контактов реле – 127 В

Артикул: 3230224

Лише 1 в наявності

Артикул: 3230224 Категорія:

Опис

Реле промежуточное герконовое РПГ-3-2302Реле промежуточное герконовое РПГ-3-2302 предназначено для работы в схемах автоматики и управления, выполненных на печатных платах, на напряжения питания 24 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.
Реле РПГ-3-2302 пригодно для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Реле РПГ-3-2302 24В представляет собой устройство, основными элементами которого являются катушка и расположенные в ней герконы. Выводы герконов и катушки припаяны к ламелям. Расстояние между ламелями кратно шагу, равному 2,5 мм. Катушку охватывает экран, предназначенный для повышения чувствительности реле и для защиты от влияния внешних магнитных полей. Реле закрыто кожухом.

Технические характеристики реле РПГ-3-2302

Номинальное напряжение питания – 24 В
Отклонение напряжения питания управляющей катушки – 0,85-1,1 Uном
Потребляемая мощность – 0,45 Вт
Количество групп контактов – 2п
Номинальный ток контактов реле – 1,25 А
Номинальные рабочие токи контактов – 5X10-6…1,25 А
Номинальное напряжение контактов реле – 127 В
Номинальные рабочие напряжения контактов – 5X10-2…127 В
Время срабатывания – <1,5 мс
Время отпускания – <1,5 мс
Механическая износостойкость контактов не менее – 1 млн. циклов ВО
Электрическая прочность изоляции в нормальных климатических условиях – 1000 В

Электрические принципиальные схемы реле РПГ-3-2302У3

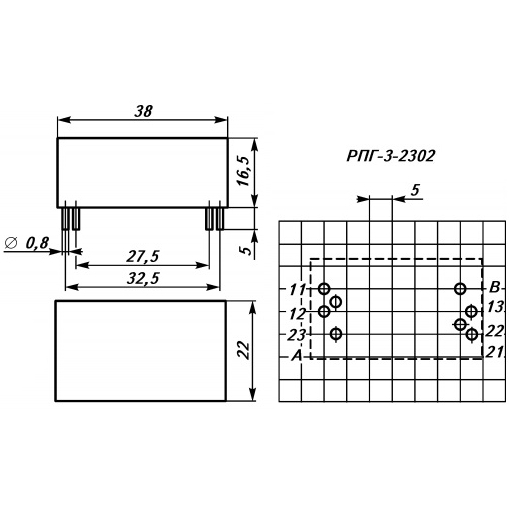

Габаритные и установочные размеры реле РПГ-3-2302

Реле РПГ32302 24В
Реле РПГ3-2302 24В
Реле РПГ-3-2302У3 -24В
