Опис

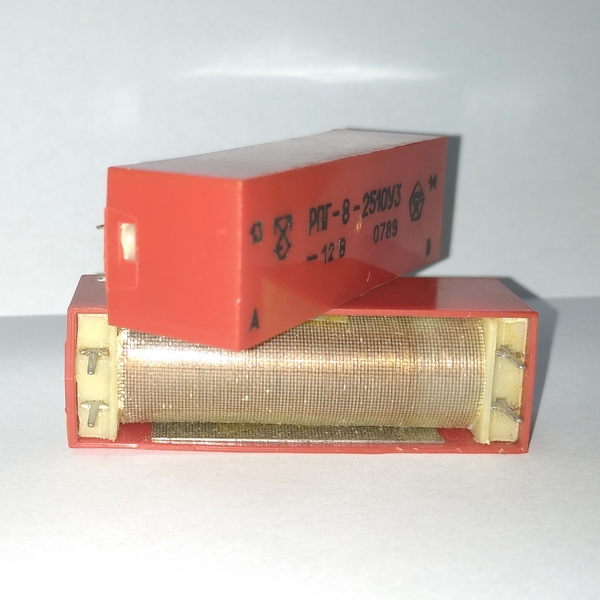

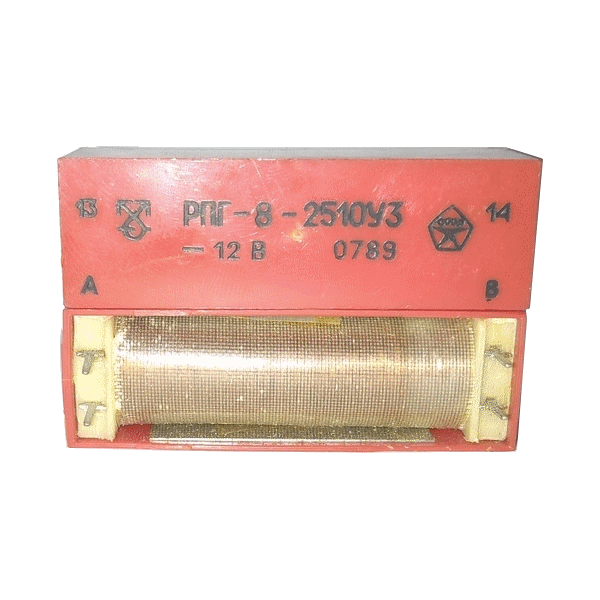

Реле промежуточное герконовое РПГ-8-2510 У3 предназначено для работы в схемах автоматики и управления, источником питания на напряжения 12В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Реле РПГ-8-2510 12В предназначены для установки на печатных платах толщиной до 2-х мм.
Технические характеристики реле РПГ8-2510 12В
Количество групп контактов – 1з
Номинальное напряжение питания, В – 12
Потребляемая мощность, Вт – 1,6
Время срабатывания, мс – 5,5
Время отпускания, мс – 1,4
Диапазон коммутации, ток, А – 0,001…4,0
Диапазон коммутации, напряжение, В – 6…380
Структура условного обозначенияРПГ-8-2510У3:
- РПГ — реле промежуточное герконовое;
- 8 — номер разработки;
- 2 — исполнение реле по виду крепления (печатный монтаж);
- 5 — тип геркона (МКА-52202);
- 1 — количество замыкающих контактов (1);
- 0 — число размыкающих (0);
- У3 — климатическое исполнение и категория размещения (У3) по ГОСТ 15150-69.
Условия эксплуатации реле РПГ-8 2510 У3 12В:
Климатическое исполнение У3.
Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
